"Muddy Waters" Phono MM+MC

Realizzati due esemplari, il primo  in Novembre 2015, il secondo in Gennaio 2017. Non sono previste ulteriori produzioni del Muddy Waters

Etimologia nome



Per gli amanti del blues e della musica in genere il nome  scelto per questo preamplificatore è sicuramente evocativo di grandi emozioni.

Muddy Waters  è stato cantautore , artista e chitarrista statunitense, considerato uno dei più grandi bluesmen di tutti i tempi. Muddy Waters è stato di grande ispirazione per l'esplosione della musica beat britannica e punto di riferimento per gruppi come i Rolling Stones

Venne soprannominato fin da bambino Muddy Waters ("acque fangose") dalla nonna per via della sua abitudine di sguazzare nel fango in riva al Mississipi





Descrizione:

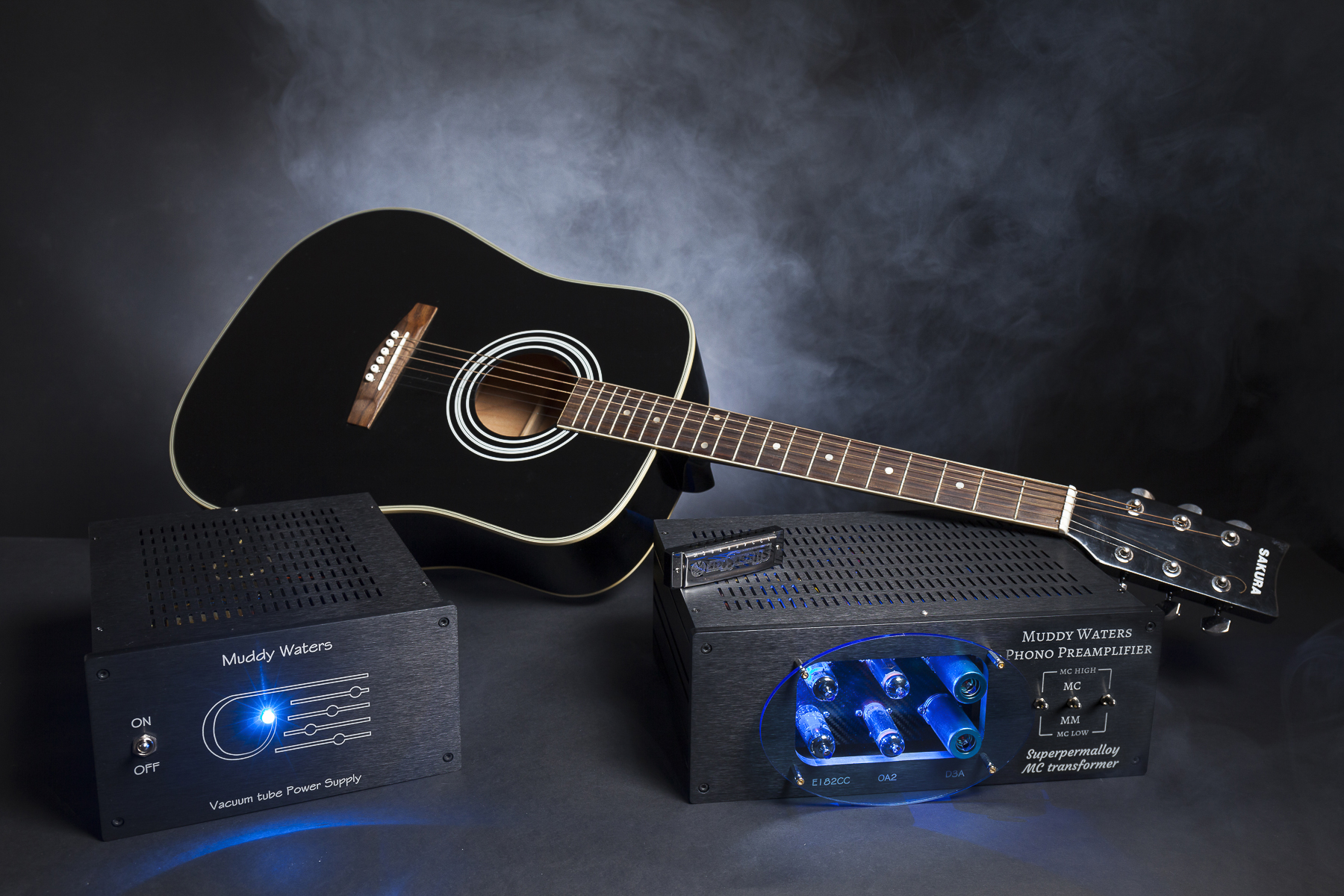

Muddy Waters è un preamplificatore phono stereofonico in due telai  con ingressi sia MM che MC . Ovviamente a valvole e ovviamente zero feedback.

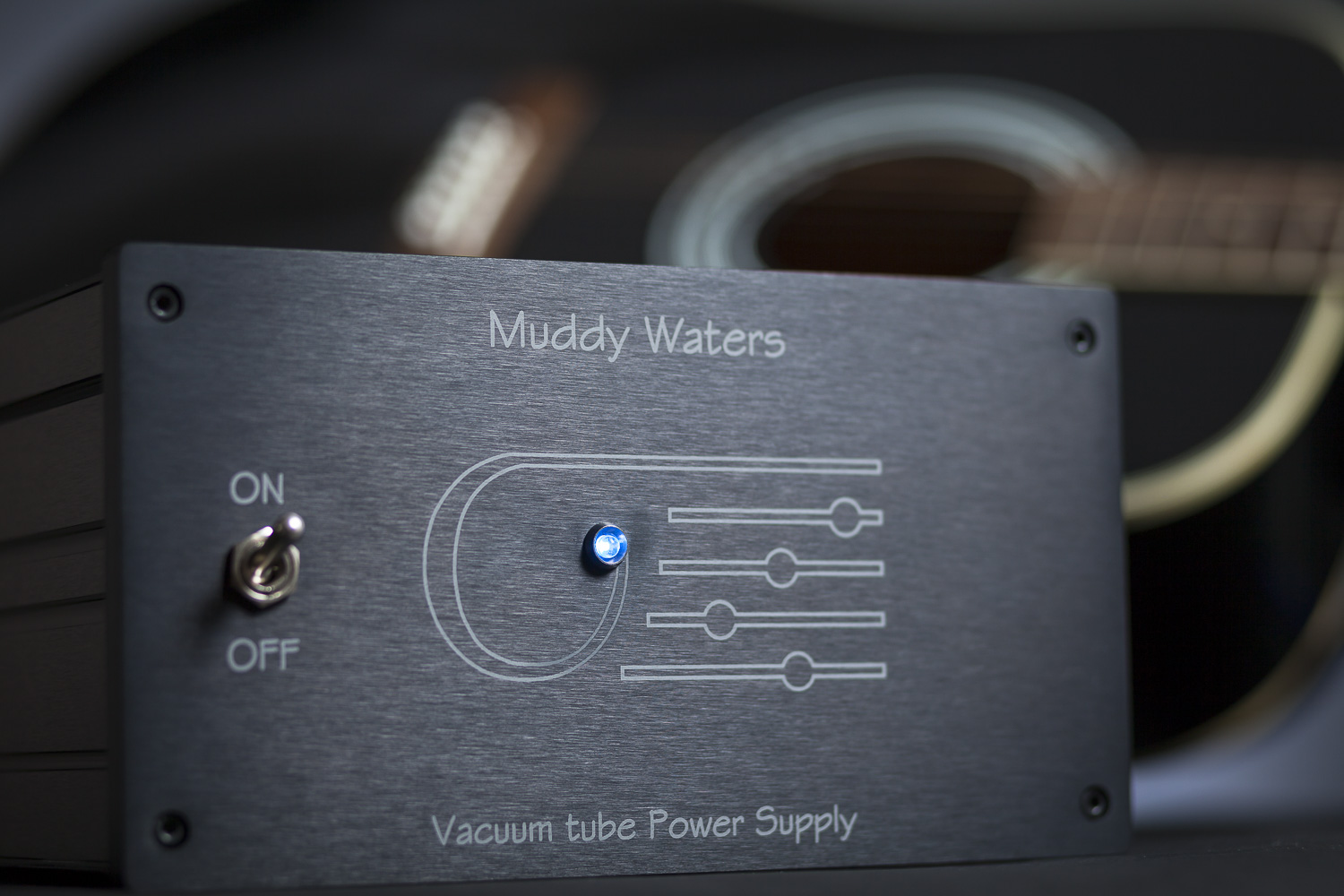

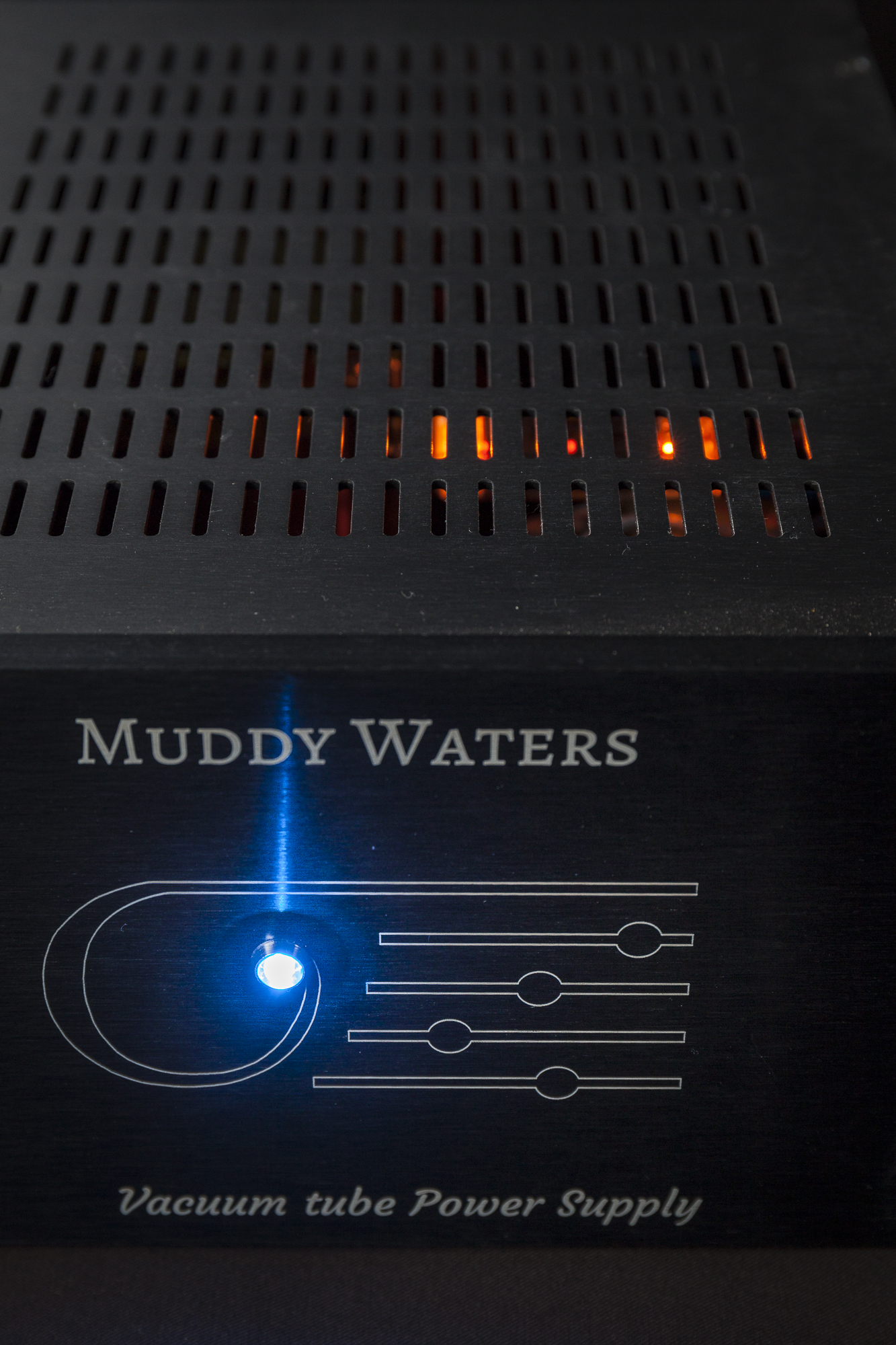

Il telaio alimentatore accoglie sia l’alimentatore anodico, sia gli alimentatori dei filamenti stabilizzati.  L’alimentatore anodico raddrizza la  sinusoide di rete con un doppio diodo a vuoto Ez81. Segue poi  uno stadio di filtraggio induttivo, che , oltre a ridurre il ripple in maniera naturale a valori davvero irrisori, ne elimina, a differenza dei filtraggi puramente resistenza/capacità, le dannose componenti in alta frequenza.

Gli stadi di ingresso vengono stabilizzati con tubi a scarica di gas, mentre le alimentazioni degli stadi finali vengono realizzate mediante due ulteriori celle di filtro, indipendenti per i due canali.

La costruzione in due telai tiene lontani i  sensibili circuiti di amplificazione da tutto ciò che potrebbe inquinare il segnale audio.

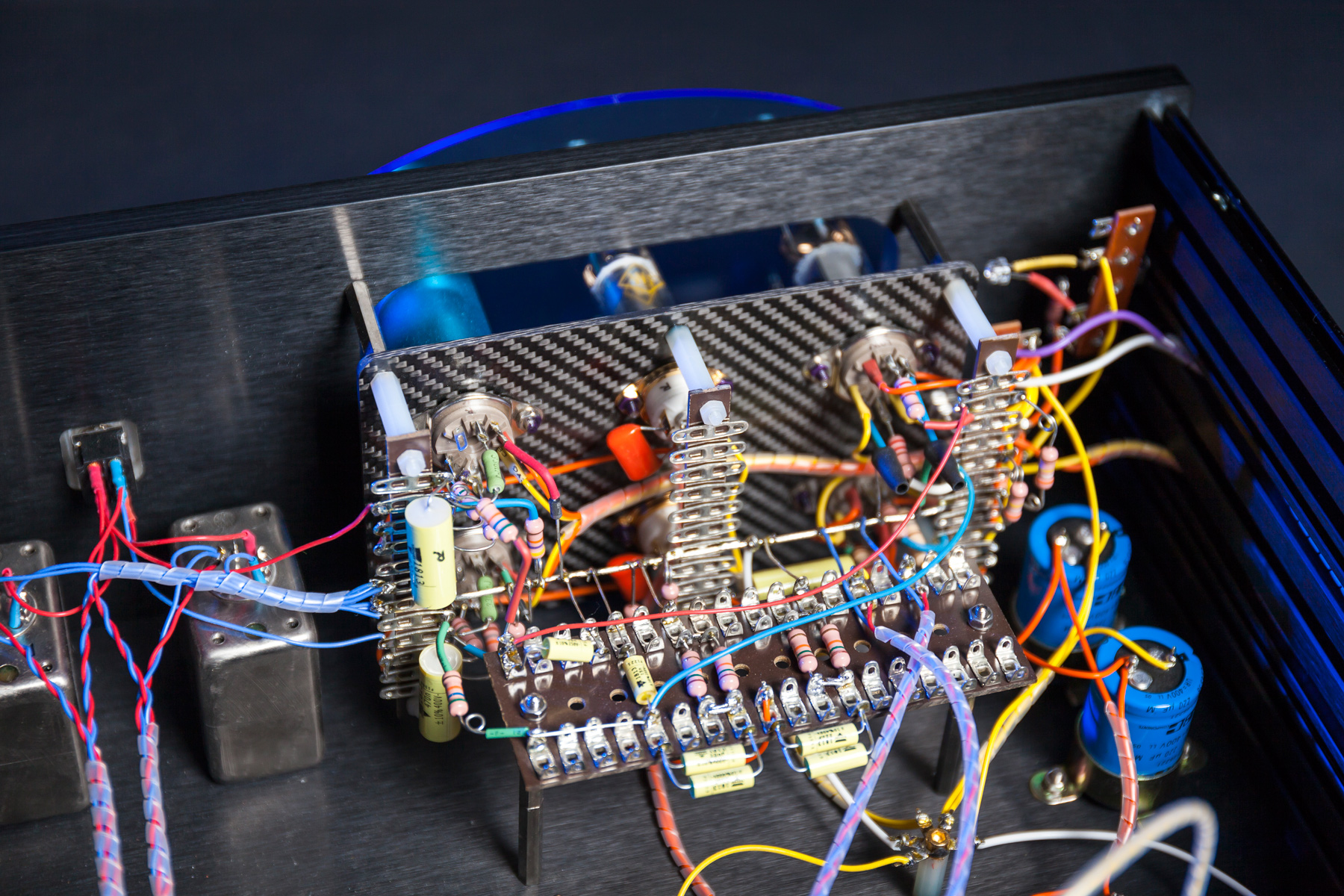

Il telaio audio è costruito in lega di alluminio anticorodal  e fibra di carbonio, lavorata CNC e serigrafata laser. Al suo interno il cablaggio è point to point.

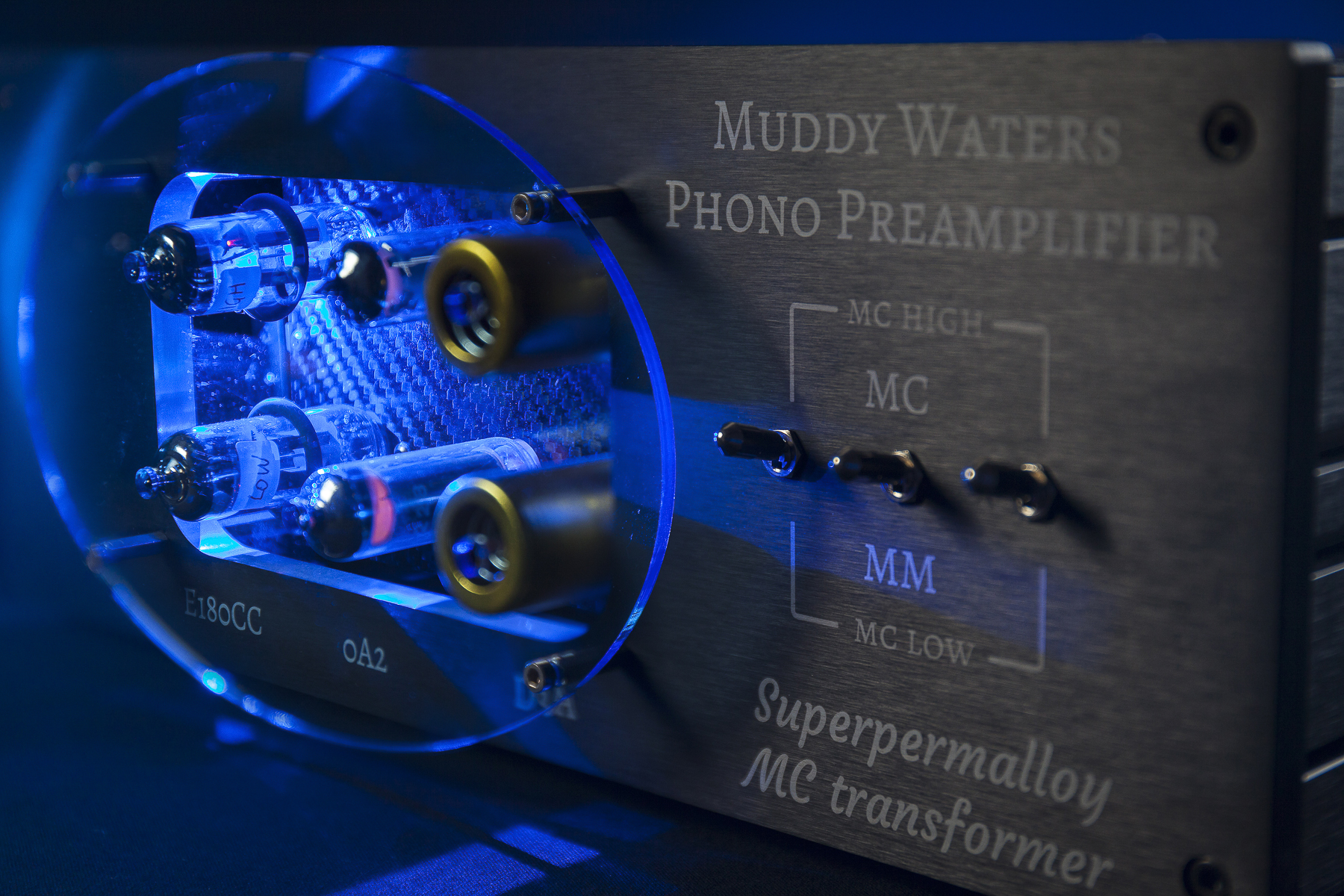

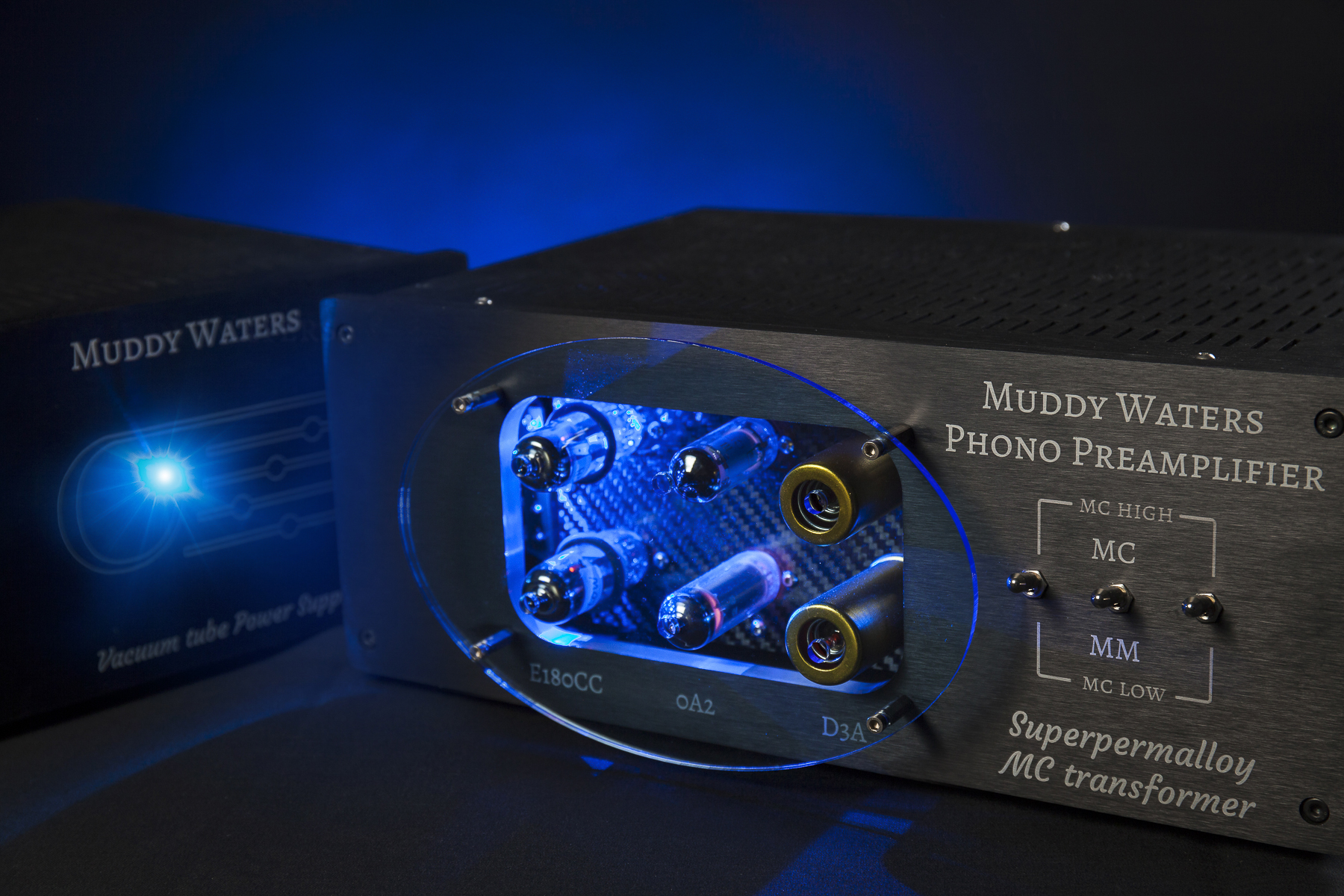

L’unità di preamplificazione MC è implementata nel modo più naturale possibile : utilizza trasformatori Clinamen con nucleo grande in mumetall  da 12 cm cubi.  La commutazione MM/MC viene fatta con uno switch sul frontale. Sempre da una coppia di interruttori sul frontale possiamo selezionare due diversi gain MC, basso ed alto guadagno.

Muddy Waters, come tutti gli apparecchi Clinamen, è apparentemente semplice nello schema, e sfrutta tutte le virtù intrinseche dei componenti attivi e passivi in esso implementati per giungere ad un suono estremamente naturale , dinamico ed emozionante.

Nessun chatode follower, nessuna forma di retroazione, nemmeno locale, viene usata per abbassare l'impedenza, linearizzare la risposta, ridurre la distorsione.  Tutte le performance vengono ottenute percorrendo la Via Naturale del Suono, sfruttando le leggi della fisica.



Ad esempio i triodi utilizzati in Muddy Waters sono ad alta transconduttanza i quali permettono di coniugare alto guadagno e bassa resistenza interna.  In questo modo il  segnale elettrico proveniente dal fonorivelatore viene amplificato con la massima purezza possibile ed inviato alla rete equalizzatrice RIAA totalmente passiva realizzata con resistenze ad impasto di carbone ad alto wattaggio, per la minimizzazione del rumore e condensatori in mica e polistirene. La RIAA, inoltre, è realizzata con resistori di basso valore, grazie alla bassa impedenza di pilotaggio del primo stadio, e questo consente di avere un rumore "termico" molto basso.

MUDDY WATERS  SPECIFICHE







• Pre phono MM/MC  a valvole in due telai (alimentatore + audio)
• Triodi ad alta transconduttanza, RIAA passiva, 0 feedback
•  Stadio MC realizzato con trasformatori custom Clinamen con nucleo in Vacoperm e schermatura in mumetal

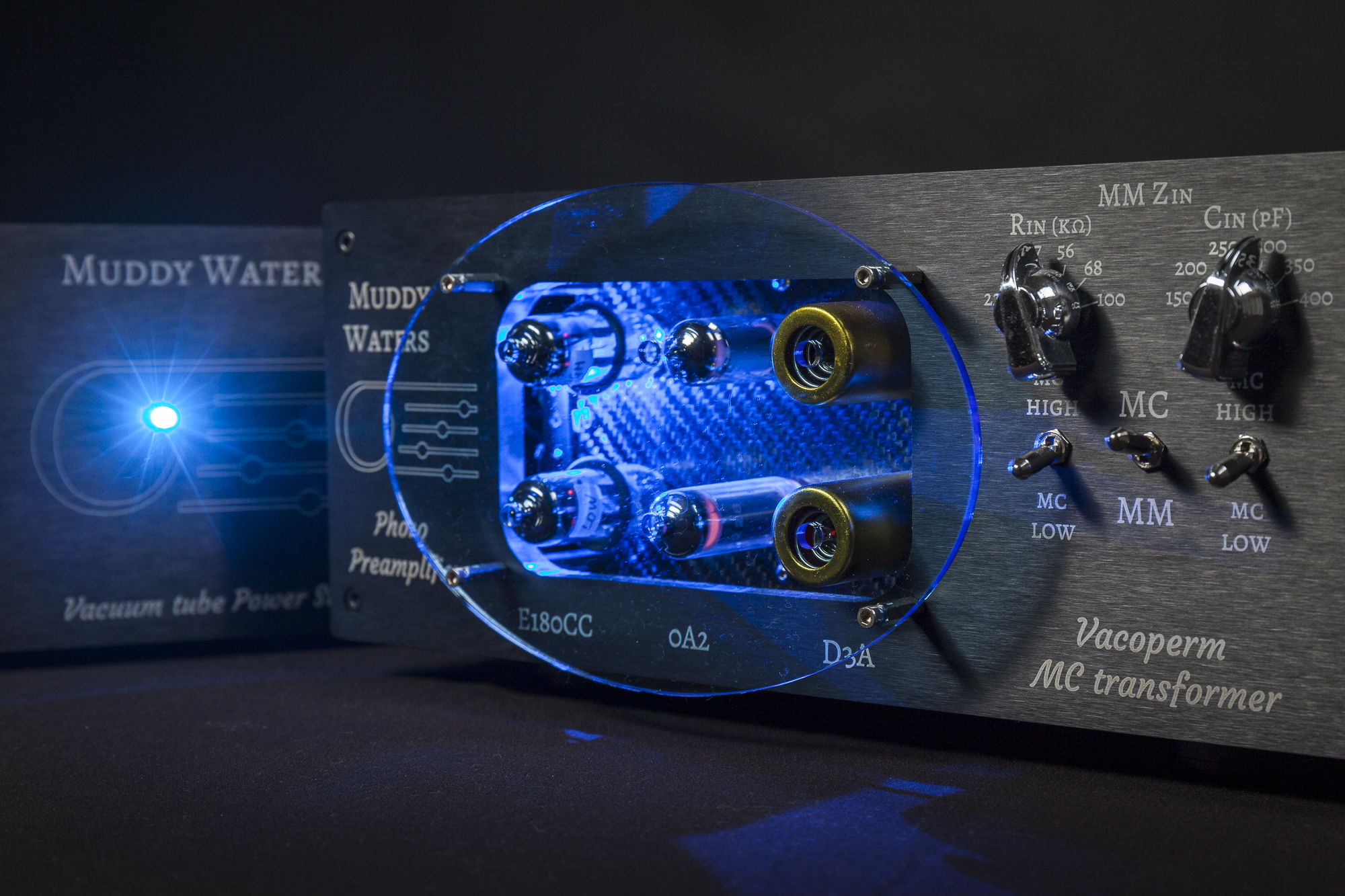

• Impedenza di ingresso regolabile su 6 valori mediante commutatore rotativo   (valori riferiti all'ingresso MM):

1. Resistenza (ohm) : 22K- 33K-47k-56K-68k-100k
2. Capacità (picoF): 150-200-250-300-350-400

• Gain MC selezionabili da pannello frontale su due livelli LOW e HIGH
• Gain MC disponibili : 1:12 (LOW) e 1:24 (HIGH) oppure 1:12(LOW) e 1: 30 (HIGH)  (a seconda del trasformatore impiegato)
• Alimentatore induttivo con raddrizzamento a valvola EZ 81
• Stabilizzazione tensione anodica con diodi a scarica di gas
• Polarizzazione di tutti gli stadi audio con bias fisso
• Cablaggio in aria, cavi in rame argentato isolato teflon
• Circuito audio montato su sub-chassis in fibra di carbonio lavorata CNC
• Resistenze a impasto di carbone Kiwame
• Telai: alluminio anticorodal  anodizzato e  fibra di carbonio
• Gain: MM ad 1 Khz : 43 dB. ( 40 dB se si impiegano i trasformatori di uscita) (Gain MC in funzione dei trasformatori montati)
• Accettazione : 200 mV rms a 1 Khz
• Precisione curva riaa: entro +/- 0,20 dB
• Valvole impiegate: 1xEZ81, 2 x D3A, 2 x 0A2, 2x E180CC
• Valvole selezionate  N.O.S.
• Impedenza di uscita: 2250 ohm (1500 ohm se si impiegano i trasformatori di uscita)
• Minimo carico applicabile : 25 Kohm (15 Kohm ohm se si impiegano i trasformatori di uscita)
• Dimensioni telaio audio: larghezza 34 cm, profondità 27 cm, altezza 14 cm
• Dimensioni telaio PSU: larghezza 24 cm, profondità 30 cm, altezza 14 cm
• Assorbimento :  45 Watt
• Fusibile : 500 mA ritardato







 A seguire  potete effettuare il download delle recensioni del " Muddy Waters" su Audiophile Sound 156 e Audiophile Sound Extra 157 , a firma di Vincenzo Fratello. Buona lettura.

AS156.pdf



 AS extra157.pdf

Scarica qui il manuale di messa in opera  ed utilizzo di "Muddy Water

 Muddy Waters messa in opera.pdf
