Tweeter per Rehdeko RK115-S



Sono stati costruiti 4 esemplari tra Agosto del 2019 e dicembre 2022. Non sono previste ulteriori produzioni



Il problema

Correggere due problemi che alcuni clienti hanno riscontrato sul diffusore francese largabanda doppio-cono  Rehdeko RK 115.

• Nasalità delle voci, in special modo quelle femminili. Questo fastidio soggettivo, sembra avere traccia in un buco abbastanza pronunciato nella risposta in frequenza del diffusore, come visibile nel test effettuato sulla rivista Fedeltà del Suono, e poi verificato anche da me in laboratorio. Il buco in questione è sicuramente originato dalla intereazione delle onde emesse fuori fase tra cono principale e cono whizzer, nell'intorno delle frequenze considerate

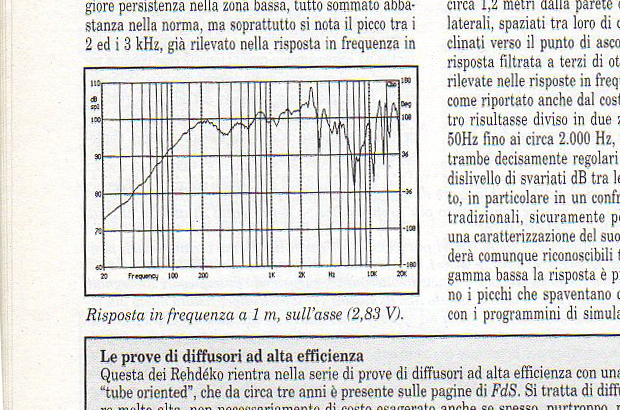

 Misura di risposta in frequenza apparsa su FDS numero 55 di Aprile/Maggio 1997 relativo alla prova del diffusore RK115

• Necessità di dare concretezza all'estremo acuto. Di fatto il doppio cono, non riesce a coprire l'ultima ottava dello spettro audio, sopratutto fuori asse



La soluzione

Dotare il diffusore di un tweeter adatto, capace di scendere molto in frequenza, e percio' con bassa Fs. Inoltre il tweeter deve essere molto efficiente, al fine di integrarsi con la sensibilità del cono francese.

Percio' il tweeter da impiegarsi su questi diffusori Rehedeko non può essere un supertweeter, anzi!  Deve essere capace di scendere molto in frequenza per tre motivi fondamentali:

1. Deve fornire energia a frequenze ben al di sotto dei 10 KHz
2. Deve poter essere filtrato a 6 dB/oct e quindi necessita di ampia superficie radiante e bassa Fs
3. Deve essere molto sensibile, da qui deve avere una ampia superficie e forti magneti

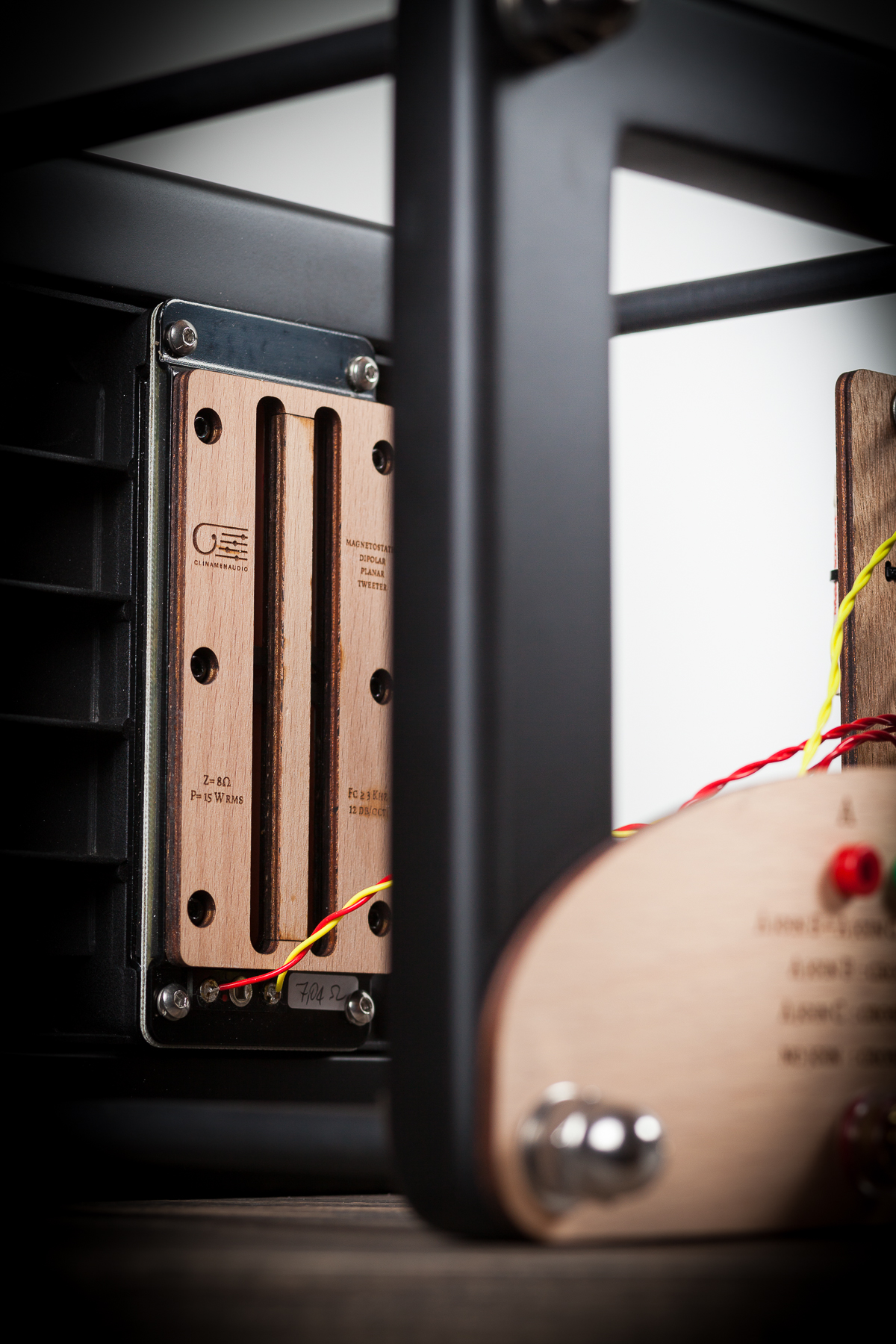

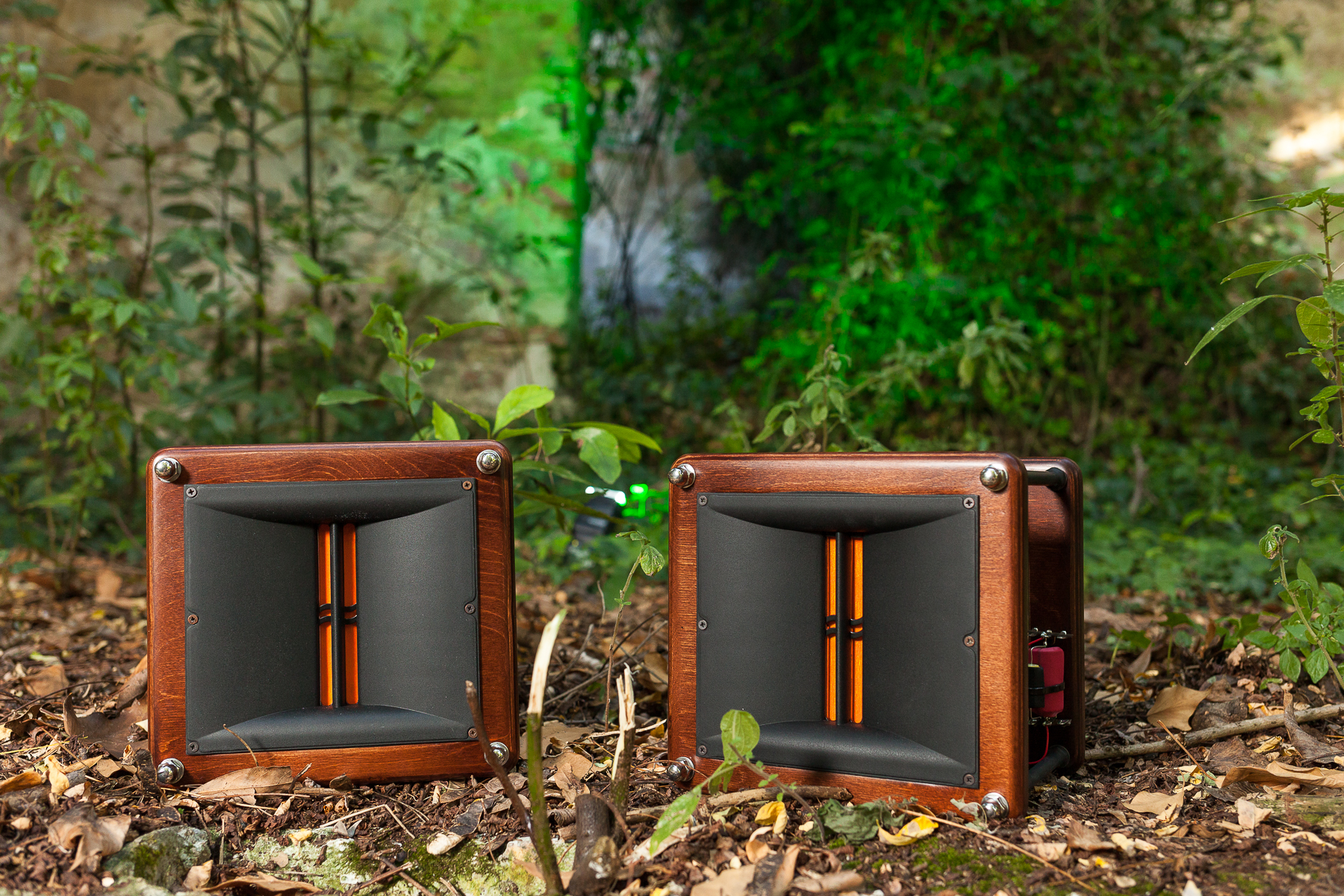

Ho perciò scelto una splendida unità custom MAGNETOSTATICA DIPOLARE a membrana planare in mylar  con bobina mobile depositata e fotoincisa laser ( la stessa utilizzata nei diffusori KAMALA e KARMA) .

Le caratteristiche di questo altoparlante sono l’estrema linearità, modulo dell’impedenza resistivo, emissione dipolare, bassa frequenza di risonanza. L’unità emette fronti d’onda piani, che perfettamente si sposano con la guida d’onda nella quale emette. Quest’ultima, controllando dispersione ed adattando l’impedenza di radiazione della sorgente con l’ambiente permette di ottenere una riproduzione delle alte frequenze estremamente coinvolgente e priva di distorsioni.

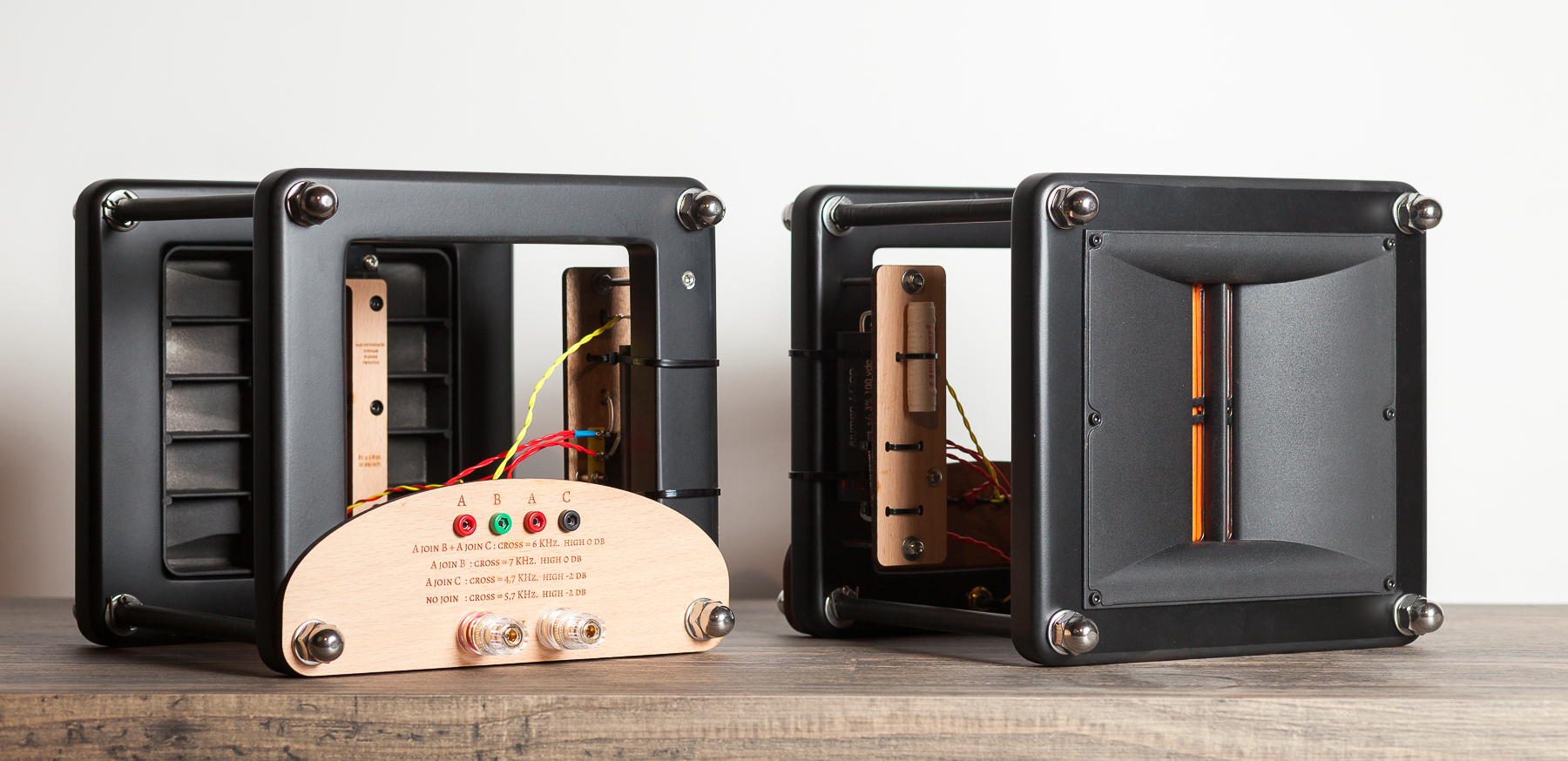

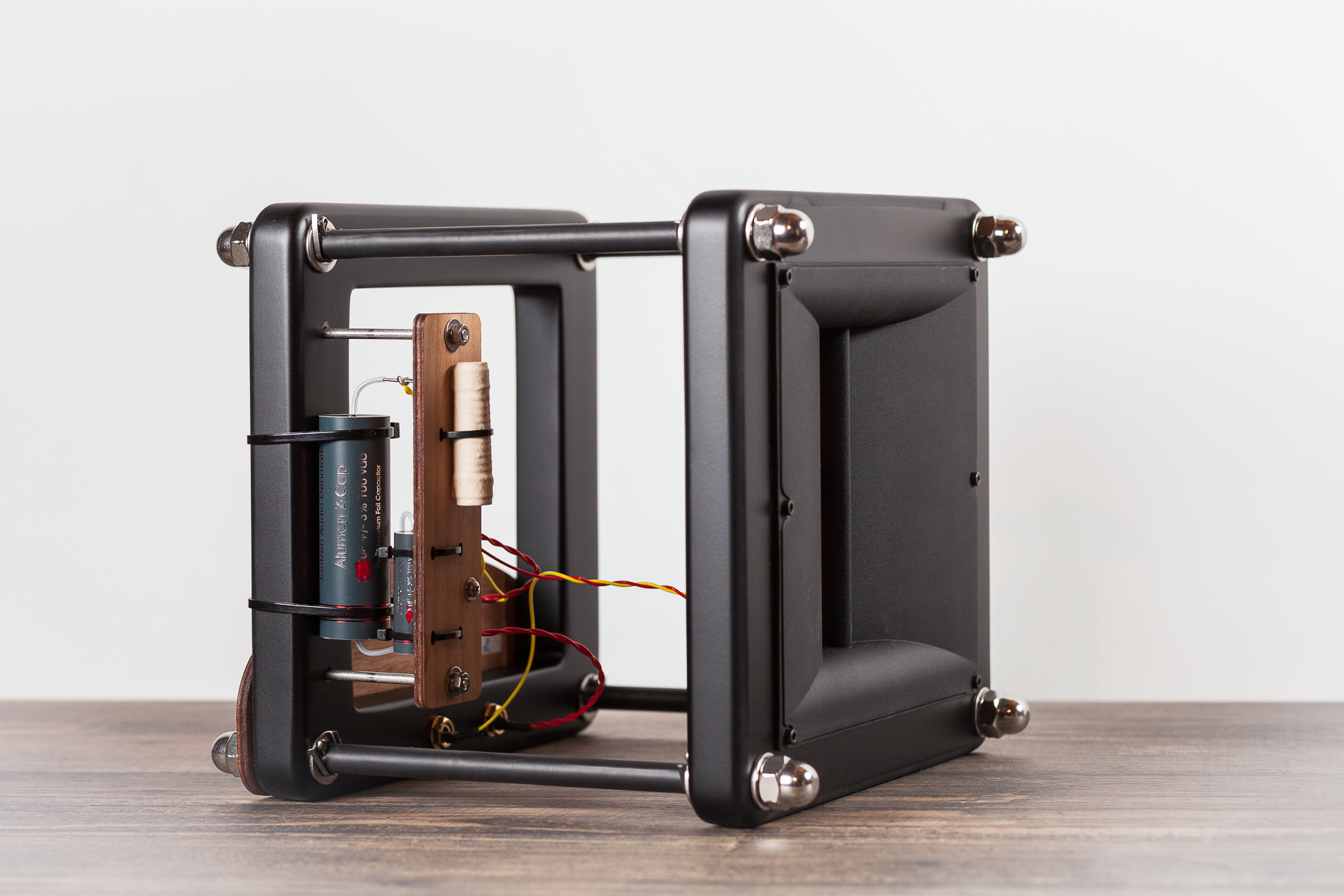

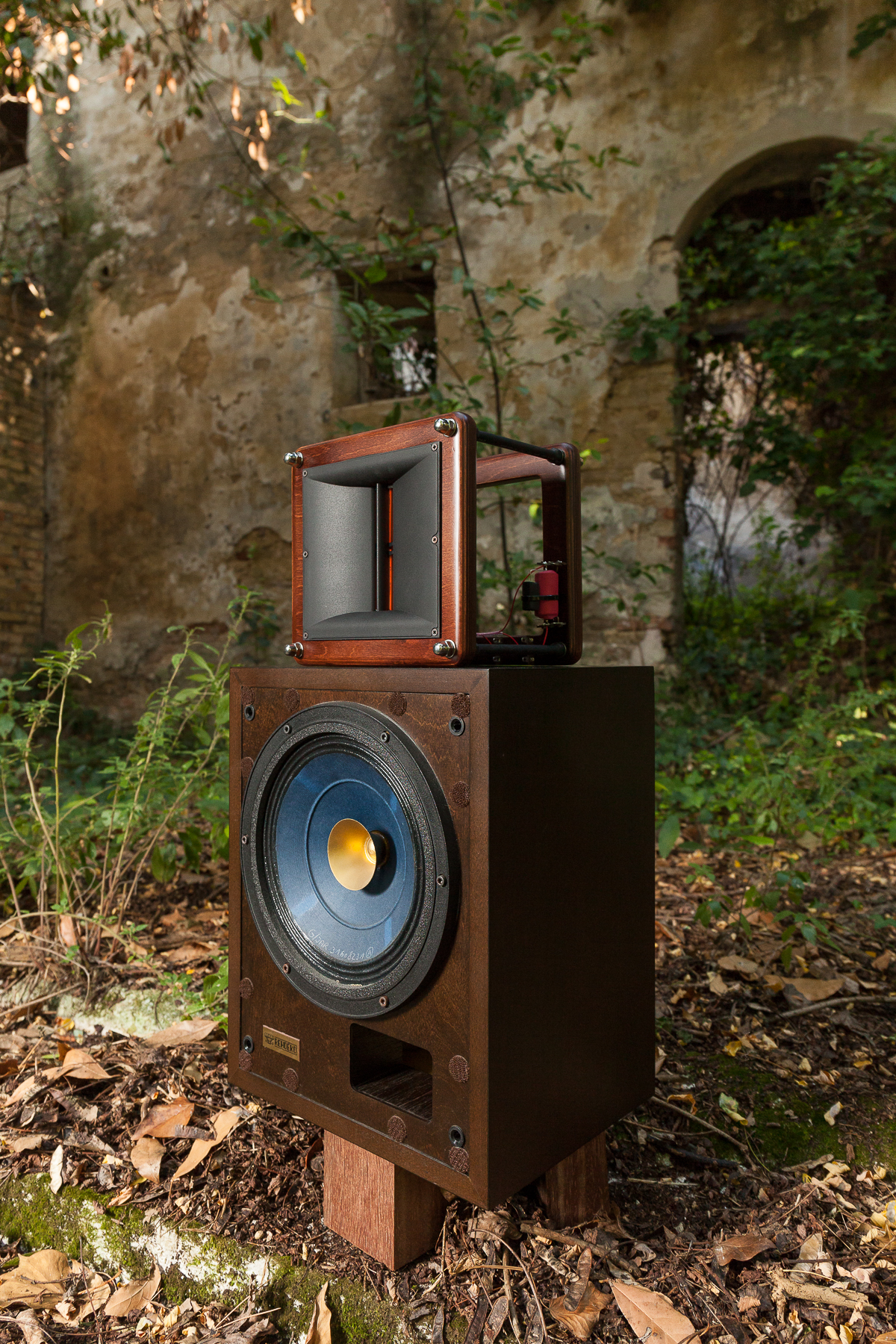

Il tweeter è alloggiato in un contenitore completamente aperto, viste le caratteritiche della emissione dipolare dell'altoparlante. Il contenitore consta di due supporti in multistrato di betulla  lavorati CNC e rifiniti a mano, tinteggiati nel colore della cassa, e distanziati da prigionieri in acciaio inox. Il crossover viene montato a sbalzo  sul traliccio in legno posteriore tramite una basetta in legno tagliata laser.

La guida d’onda, scevra da distorsioni di non linearità dovute alla compressione dell’aria che avviene nella gola delle unità “a compressione”, è in alluminio pressofuso e smorzata con materiale misto alluminio-bitume.

 La sensibilità dell’unità si assesta nei dintorni dei 96 dB/W/m.

Ho costruito un crossover che, tramite ponticelli che si innestano su boccole, permette di scegliere tra quattro diverse curve di taglio, semplicemente tramite l'utilizzo di boccole da 2mm e due ponticelli. Sul posteriore è incisa una chiara tabella che illustra le connessioni da effettuare per ottenere i tagli desiderati.  La possibilità di scegliere tra quattro curve è molto importante al fine di poter adattare alla perfezione il tweeter alle diverse caratteristiche di assorbenza dell'ambiente nel quale si troverà a lavorare, e certamente, anche in base ai gusti dell'ascoltatore.

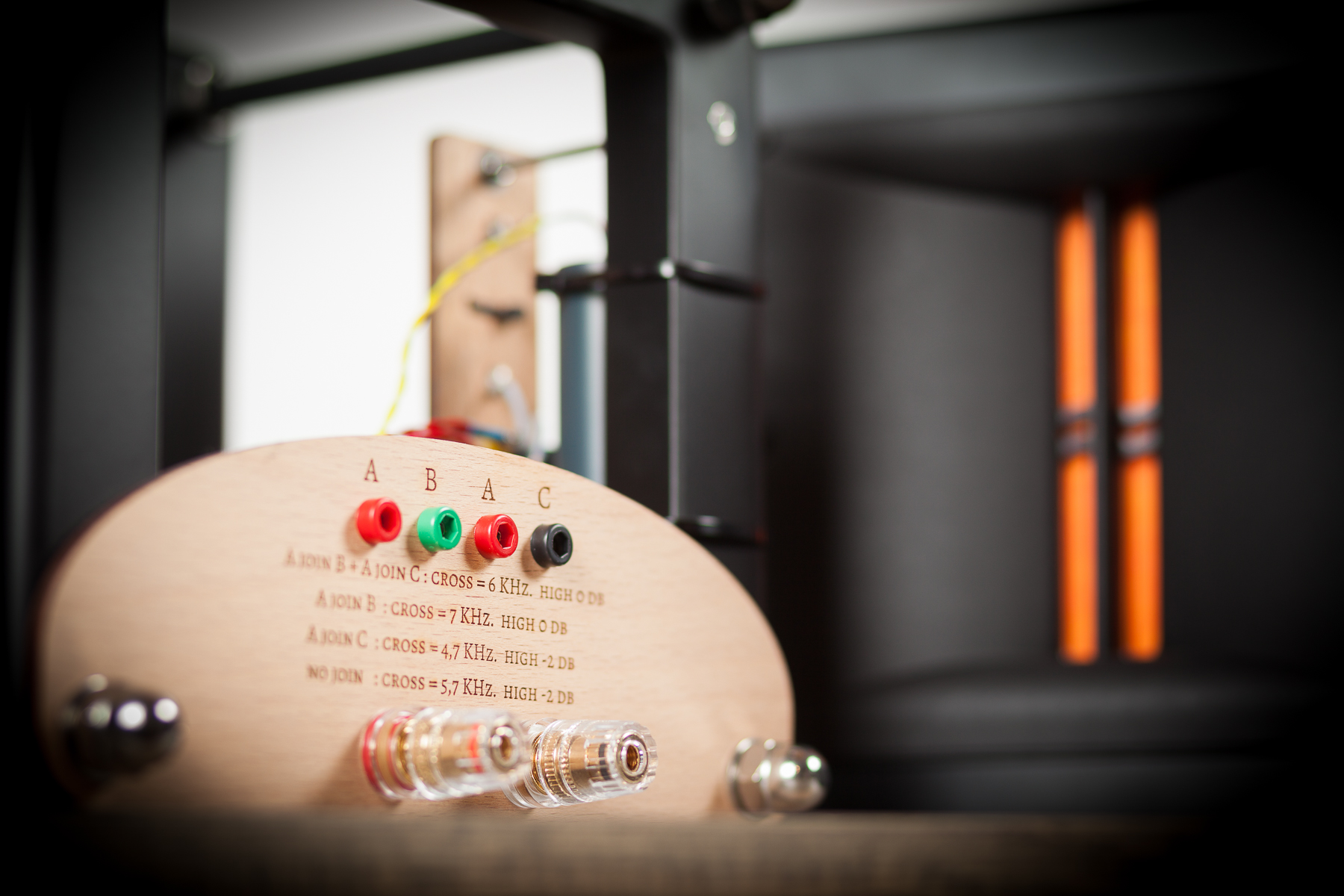

Pannello posteriore con boccole e tabella per la configurazione delle quattro curve di crossover

I condensatori usati sono gli esclusivi Jantzen ALLUMEN Z-CAP, le resistenze sono le MUNDORF M-Supreme, a filo avvolto con avvolgimento anti-induttivo , componenti  a dir poco eccellenti.

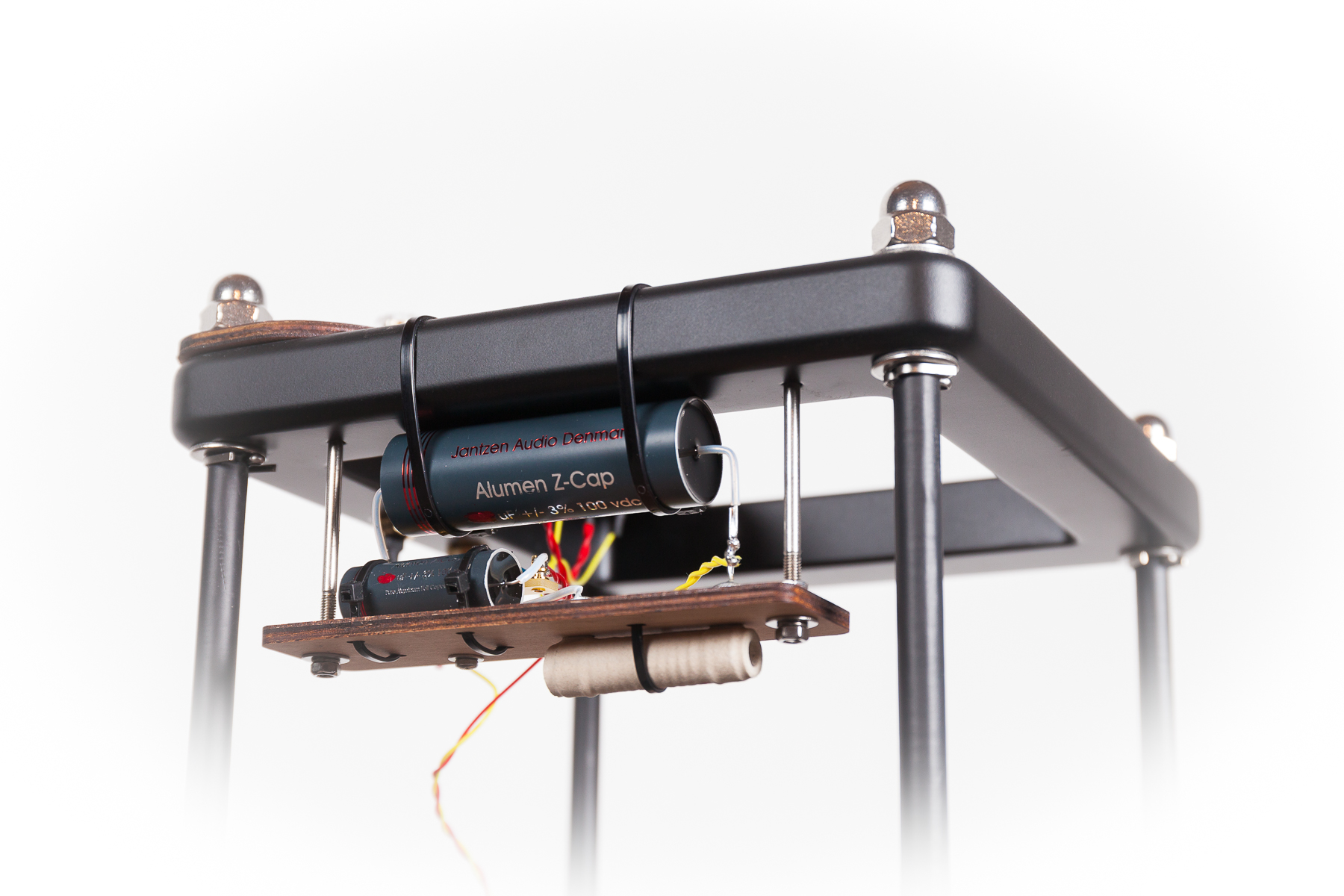

condensatori Allumen Z-CAP e resistore Mundorf M-Supreme

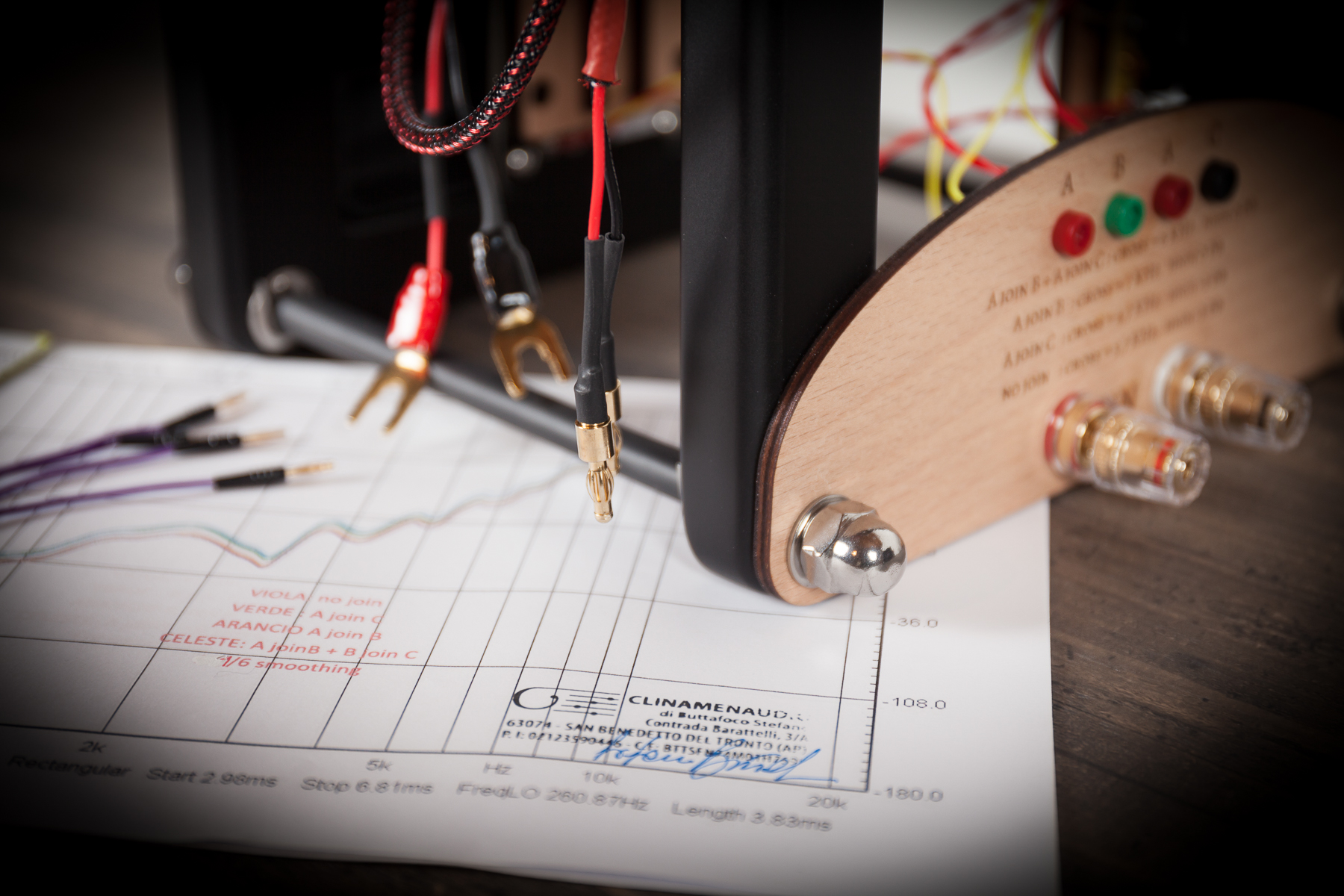

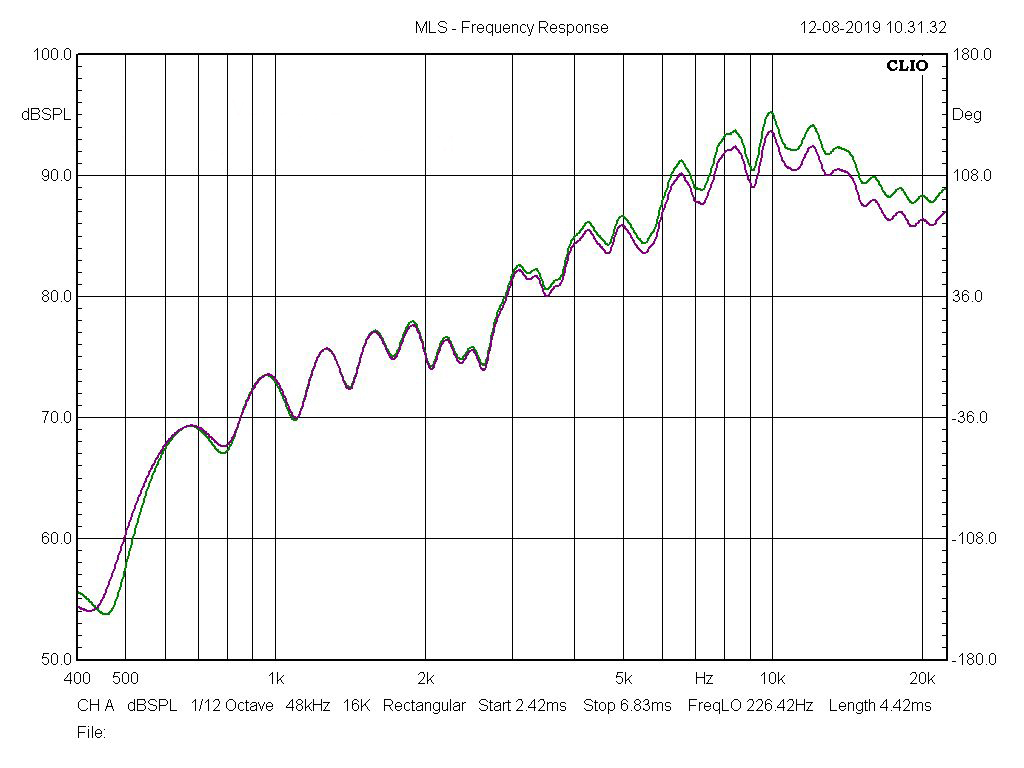

A seguire la curva di risposta del tweeter  proposto, in un paio delle quattro configurazioni di crossover selezionabili. Vedete l'andamento estremamente lineare che va ad integrarsi perfettamente con la risposta accidentata delle Rehdeko



NOTE DI UTILIZZO

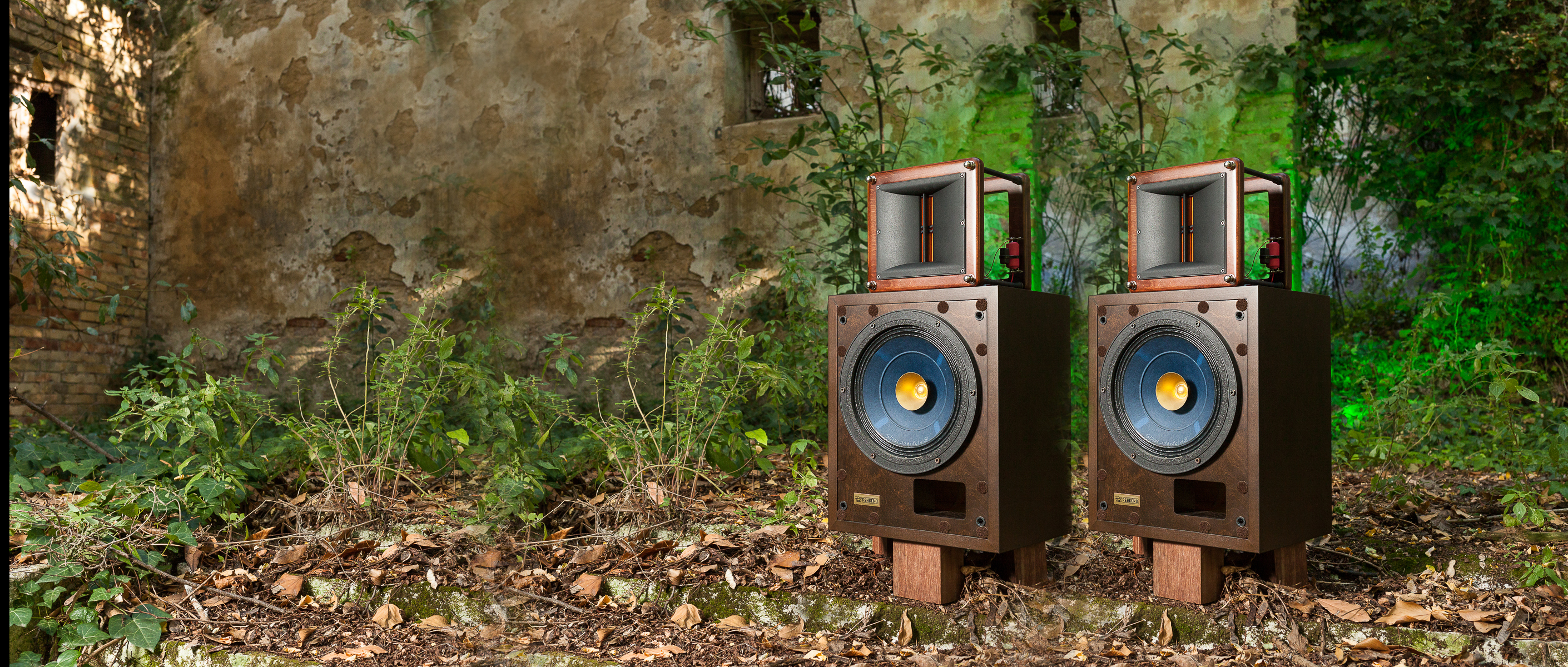

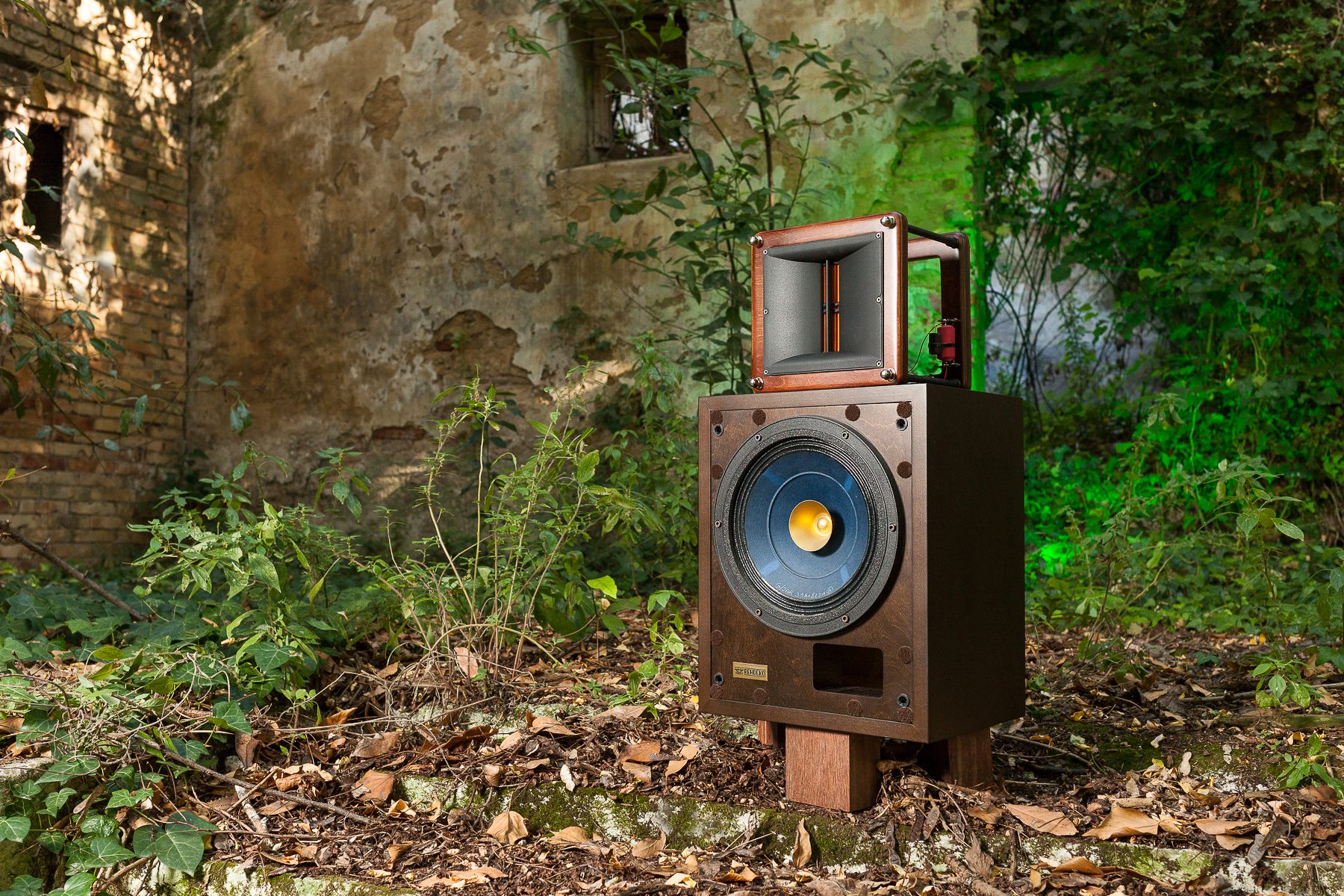

Si consiglia di interporre feltro da circa 1 cm di spessore tra tweeter e cassa acustica, per tutta la superficie di appoggio del tweeter.  Trovare la migliore fase meccanica del tweeter con il diffusore, traslandolo longitudinalmente fino a che la coerenza di emissione sia la migliore. Sperimentare anche diversi gradi di rotazione dello stesso rispetto al punto di ascolto.
