Ariel - Ampli cuffie EL84

 Progetto realizzato in Giugno 2012. Non prevista una ulteriore produzione

Il problema

Alla richiesta di possedere un amplificatore per cuffia, con trasformatore di uscita, e circa 1 watt di potenza, nel 2012 non si vedevano molte mani alzate. E cosi il mio cliente mi chiese di realizzarne uno. Cosi nacque Ariel

La soluzione --> Ariel

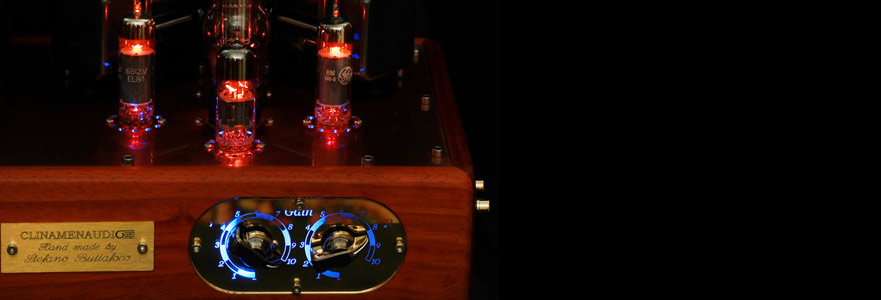

Ariel è un amplificatore per cuffie di impedenza 32 ohm.  Prende il nome da uno dei satelliti di Urano. Tuttavia  con Ariel  si identificano anche spiriti angelici.

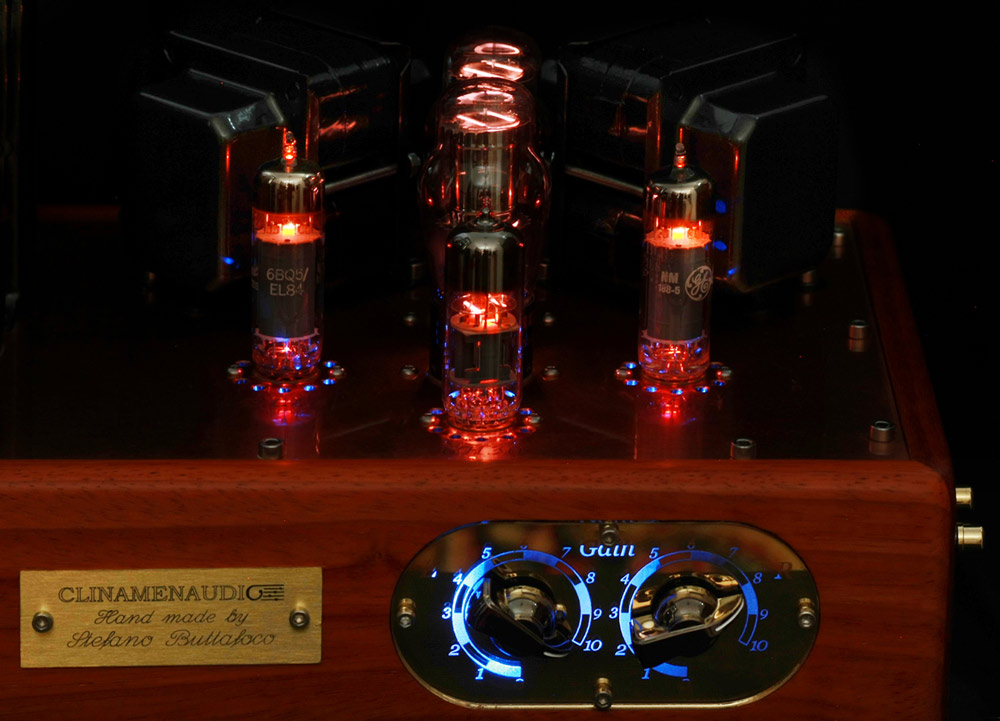

L’amplificatore è totalmente single ended, con due stadi attivi costituiti con valvole molto performanti: la  6H30 che funge da stadio driver è usata in una configurazione che ne massimizza la linearità e lo swing di tensione; la valvola finale, per uso audio, EL84, connessa a triodo,  fornirsce 1 watt rms di potenza a bassa distorsione.

La particolarità di questo circuito, rispetto alla maggioranza degli amplificatori per cuffia, è che non utilizza circuiti OTL di uscita (output transformer less) sia per motivi di sicurezza che musicali.

Pochi componenti, intrinsecamente lineari, attentamente legati dal rispetto delle leggi della fisica, consentono di ottenere un suono dinamico e coinvolgente, privo di asprezze e dal grande contenuto emozionale.

Tutti gli stadi attivi hanno la polarizzazione con bias fisso, lo stadio driver ha l’alimentazione stabilizzata con diodi a gas. L’alimentatore utilizza una generosa induttanza di filtro per fornire una tensione continua con bassissimo residuo di alternata.

Il cablaggio è totalmente in aria con un sistema di masse molto sofisticato, al fine di rendere inudibile ogni rumore che in cuffia sarebbe estremamente fastidioso. I controlli di volume sono indipendenti per i due canali. Per finire, la potenza di 1 watt rms reali sul carico, è assolutamente sovrabbondante a qualsiasi impiego sensato dell’apparecchio.

Il telaio è in massello di padouck, con piastra superiore in rame, il fondo è in nobile multistrato di betulla. Le contropannelalture sono il pestiglass dorato tagliato ed inciso laser. Le lavorazioni di incasso sul mobile sono realizzate con pantografo CNC proprietario.

La banda passante, riprodotta entro i 3 dB, si estende da 5 Hz fino a 23 Khz.



Scheda Tecnica

• Amplificatore per cuffie con impedenza 32 ohm
• 1 Watt rms di potenza utile sul carico
• Valvole:  2 x EL84, 2 x OD3, 1 x 6H30
• Tecnologia asimmetrica, 0 feedback, triodi ad alta transconduttanza
• Alimentazione con filtraggio induttivo e stadio driver stabilizzato in tensione con diodi a gas
• Bias fisso su tutti gli stadi
• Regolazione volume indipendente sui due canali
• Cablaggio in aria con rame argentato isolato teflon, saldature con stagno 4% Ag WBT
• Telaio in padouck massello e rame laccato, fondo in multistrato di betulla
• Sensibilità per la potenza massima : 700 mV rms
• Banda passante a -3dB à 5Hz -22,3 KHz
• Assorbimento dalla rete elettrica 46 Watt
• Fusibile 350 mA ritardato
