RuleZ






Rul
eZ è un termine americano slang che viene usato per elogiare o per esprimere soddisfazione per qualcuno o qualcosa. Derivato dall'inglese To rule che vuol dire "dominare" "governare".

Tale termine ha avuto un utilizzo vasto anche in internet per esprimere la propria preferenza su un argomento con diverse opzioni di scelta che creano magari dispute.

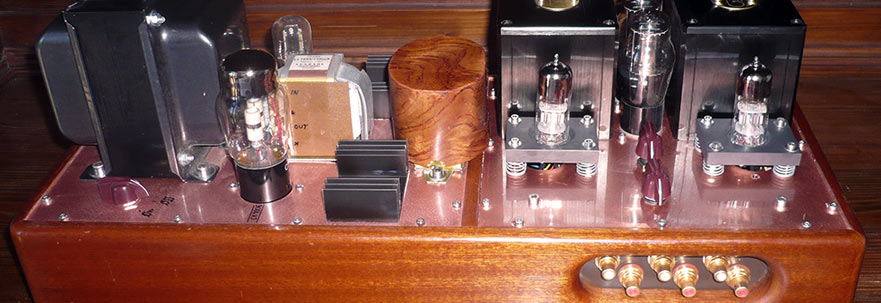

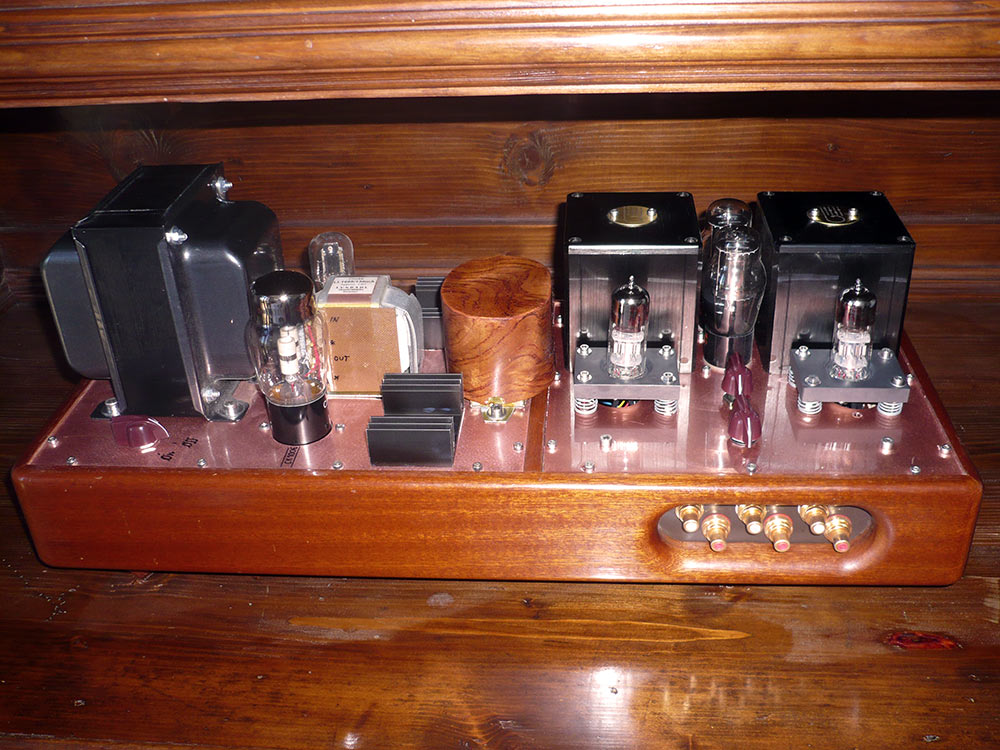

RuleZ è un preamplificatore stereofonico single ended in classe A , single ended, 0 feedback, implementato con triodi ad alta trasconduttanza accoppiati con l'uscita con accoppiamento induttivo.

Il controllo volume è di tipo induttivo, per la massima restituzione della micro dinamica e compagine timbrica. E' implementato attorno uno splendido componente con nucleo in nichel, a 16 passi di attenuazione.






L'alimentatore di RuleZ è quanto di meglio si possa concepire: il trasformatore di alimentazione è progettato senza riguardo a fattori economici, il raddrizzamento AC/DC è implementato con un doppio diodo a vuoto, il filtraggio è ad INGRESSO INDUTTIVO, con ulteriore stadio di filtro a π LC.

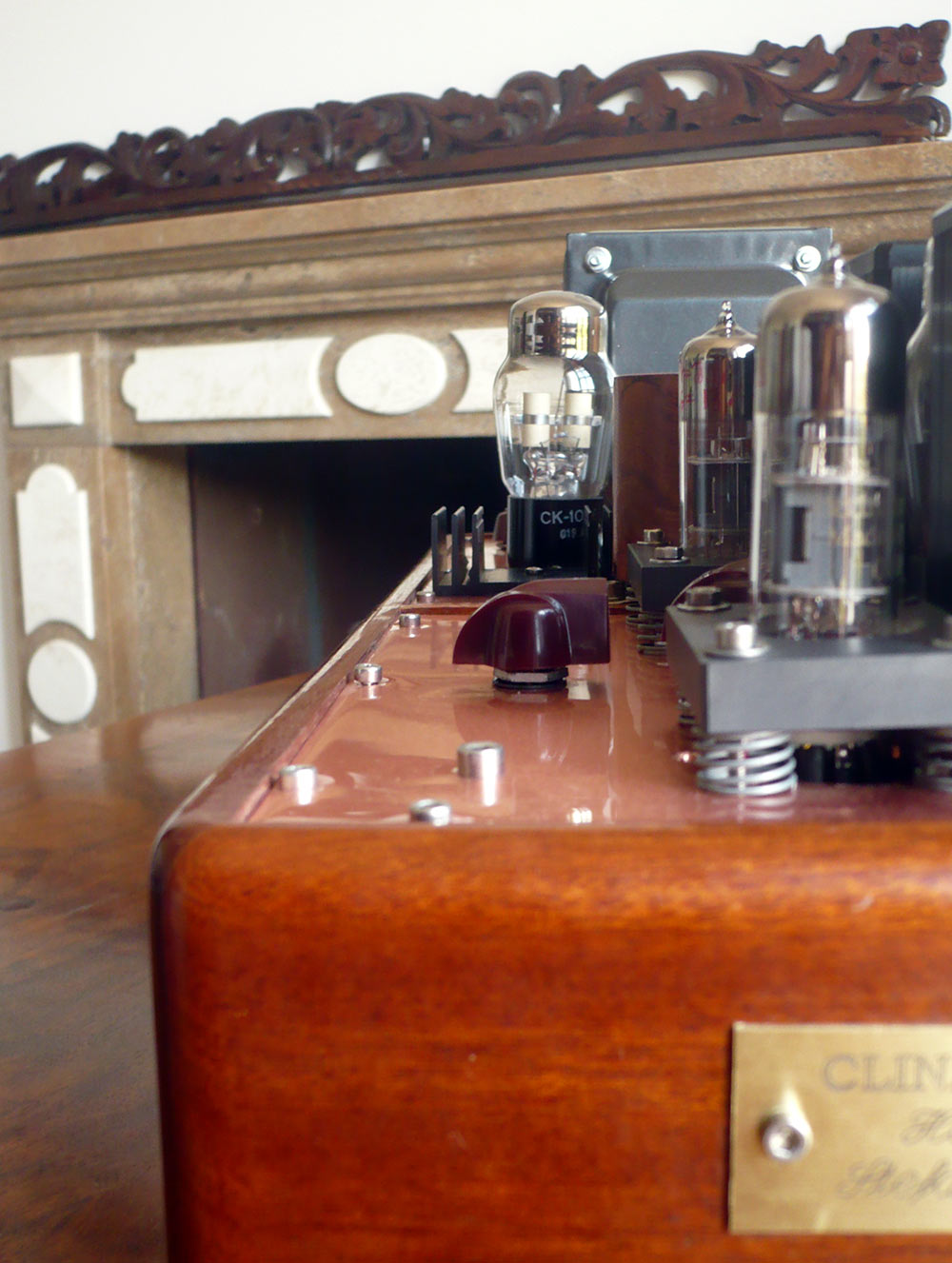

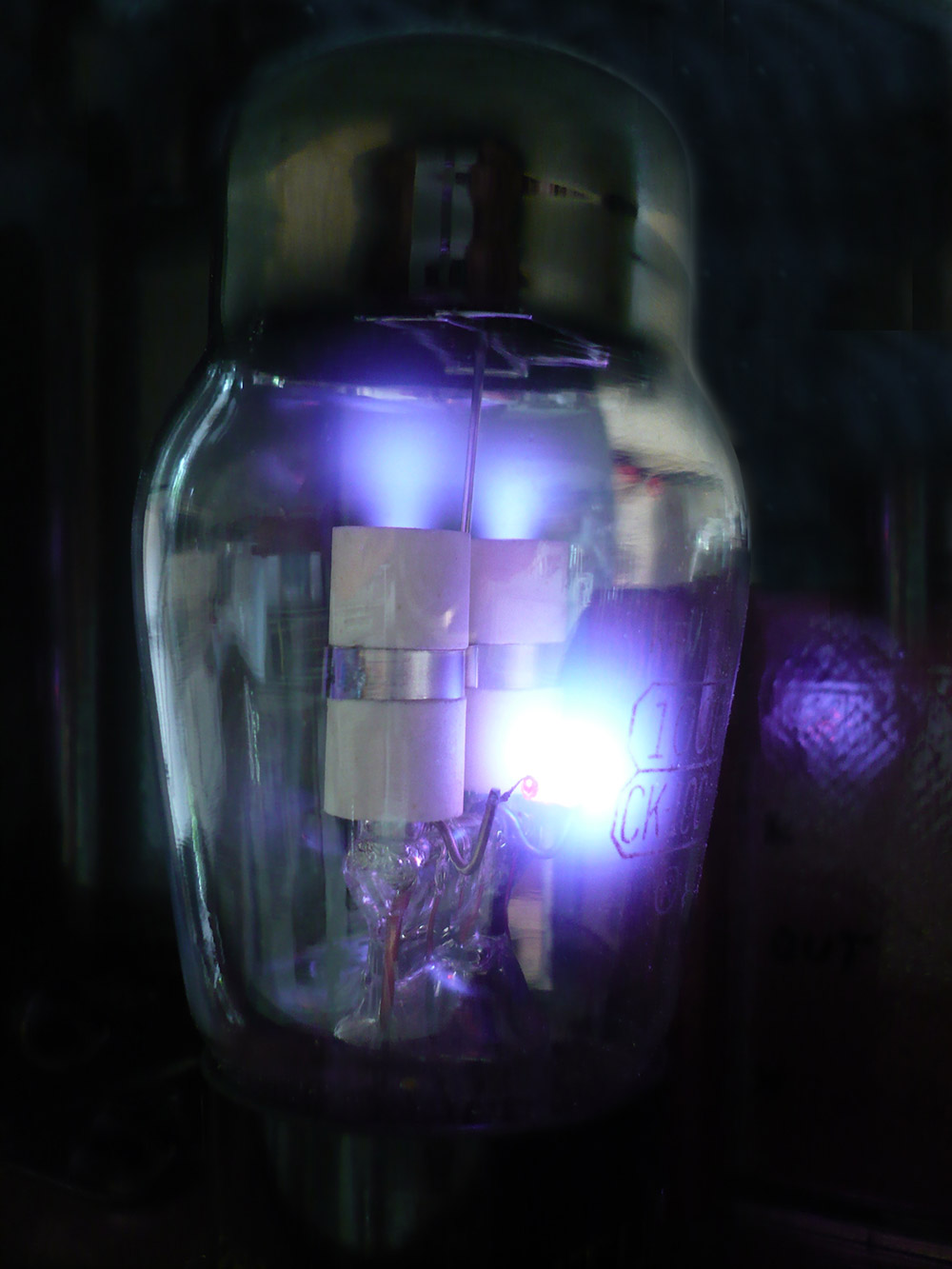

Ck1006 ,   fascinosa raddrizzatrice a gas ionizzato che equipaggia il RuleZ



Per finire i due canali sono indipendente stabilizzati con due diodi a scarica ionica.

Il cablaggio è ovviamente in aria così come nessuna forma di retroazione è stata prevista in quanto ci si affida alla assoluta linearità dei componenti attivi e magnetici usati.

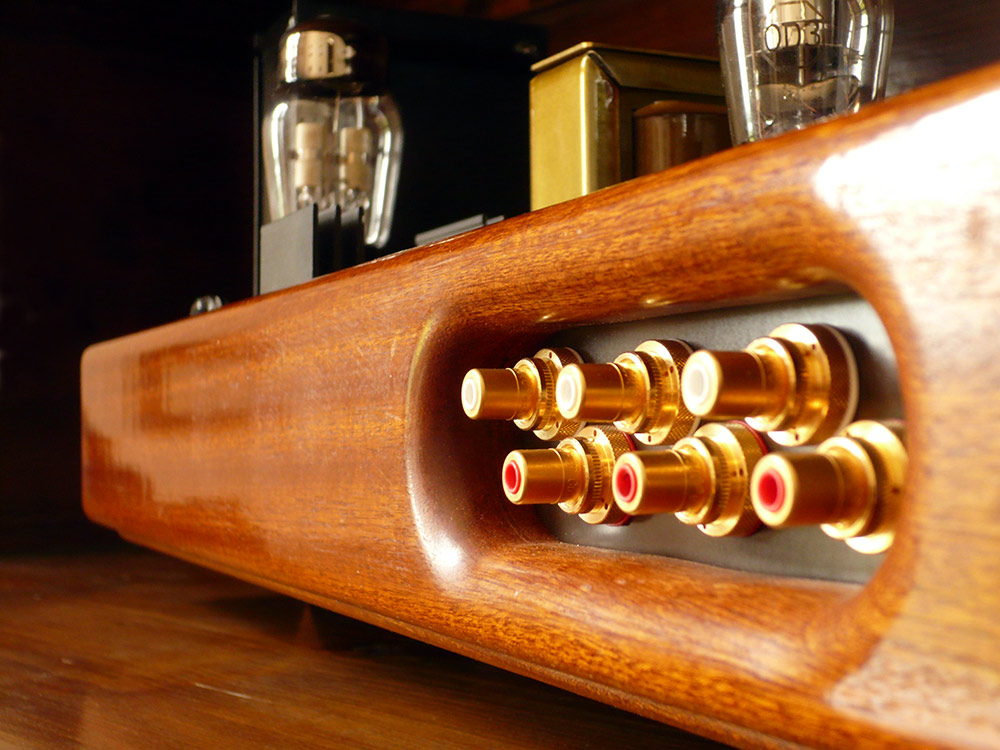

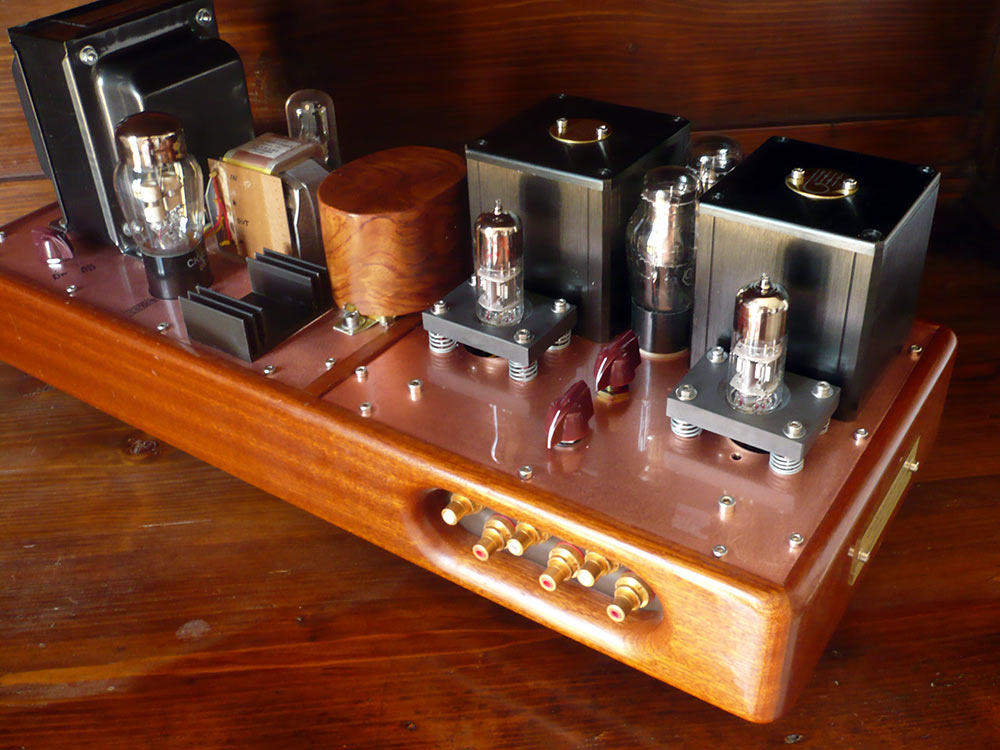

Il telaio è in massello di mogano e la piastra che sorregge i componenti audio è in carbon block ad alta densità lavorata a controllo numerico.








Scheda tecnica:







  • Preamplificatore di linea  single ended a triodi ad alta transconduttanza ed uscita a trasformatori.

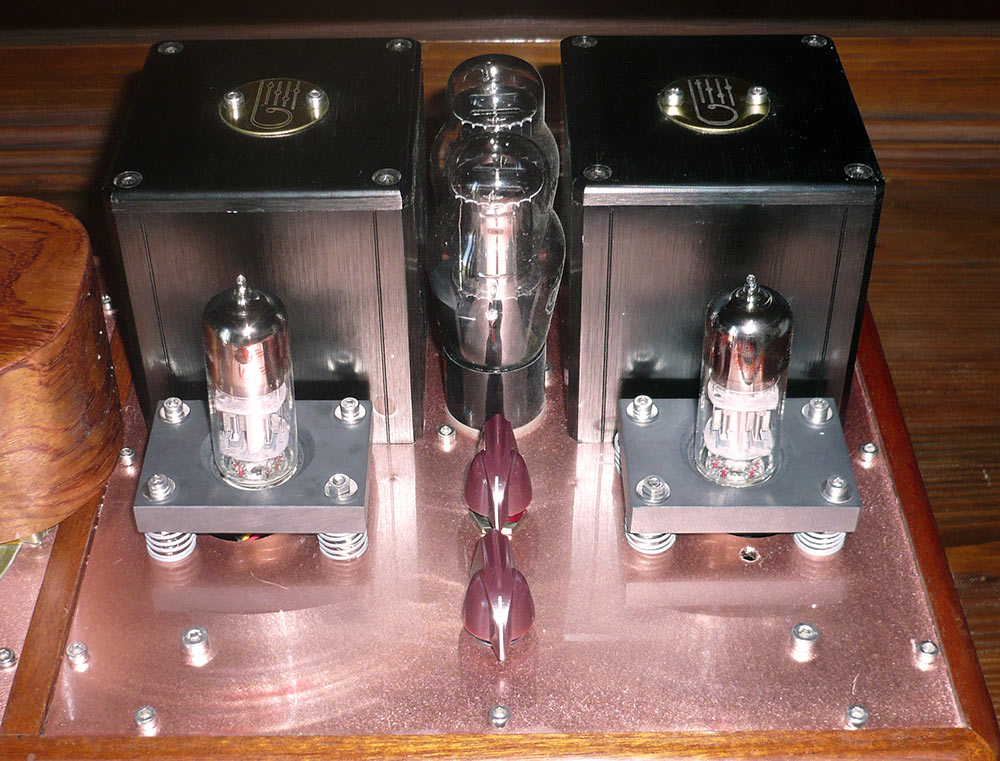

  • Trasformatori di uscita CUSTOM Clinamen su nuclei a C  .
  • Controllo Volume di tipo induttivo con nuclei in nichel con 16 posizioni .
  • 0 Feedback design.
  • Guadagno: 23 dB ( 14 volte).
  • Impedenza di uscita: circa 2000 ohm
  • Massimo livello di uscita prima del clipping : 67 Vrms (!)
  • Banda passante: 5 Hz-250 KHz (Senza nessuna retroazione)
  • Assorbimento dalla rete a regime: 250mA ac.
  • Fusibile: 500 mA ritardato.
  • Dissipazione di potenza: 60 Watt
  • Alimentatore INDUTTIVO con doppio stadio di filtraggio π LC.
  • Raddrizzamento AC/DC con doppio diodo a vuoto EZ81.
  • Stabilizzazione indipendente dei due canali con diodi a scarica.
  • Alimentazione filamenti in DC stabilizzata con alimentatori indipendenti per i due canali e diodi a barriera di Schottky..
  • Telaio in mogano o paduck lucidato a gomma lacca.











Valvole usate:



  • 2 x 6H30Pi
  • 1 x EZ81 ( ck1006 nel prototipo)
  • 2 x OD3

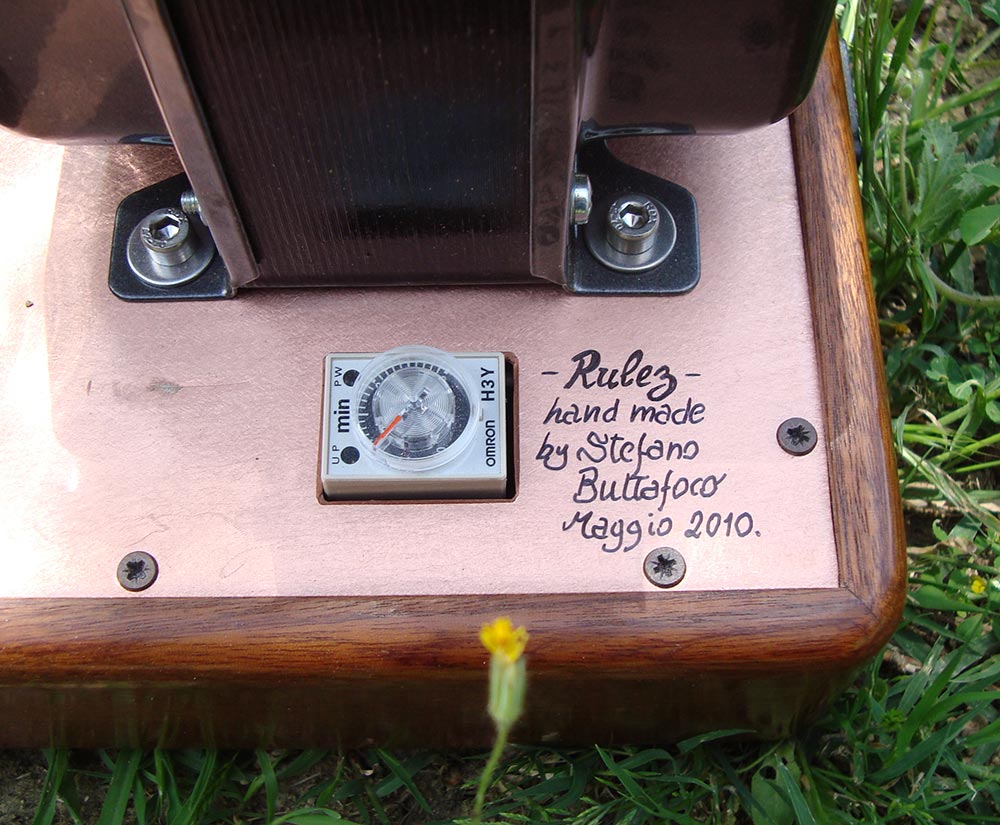

  • 1 x 6N0120 (usata solo nella versione prototipale e sostituita con un relè OMRON)







Risposta all'onda quadra:



 Per tutte  le misure seguenti  il segnale di uscita 20 Vrms e l'uscita è stata caricata con un carico resistivo da 68 Kohm.







1Khz



10Khz



20Khz



100Khz







Analisi FFT:





L'uscita è stata sempre caricata con un carico di 68 Kohm. Seguono le analisi FFT per vari livelli di uscita. Si noti l'impressionante valore del massimo livello di uscita, che si assesta sui 65Vrms ai primi accenni di clipping.











  10 Vrms




  40Vrms


  65Vrms
