Triple Gain - big mumetall core - nuovo fine serie


Disponibili due coppie nuove, appena assemblate ( Giungo 2025) di SUT Clinamen Triple Gain-mumetall. Occasione di fine serie.  Il Triple gain ( con nuclei big in mumetall) è stato  sostituito dal Coropuna ( stessa telaio "pianoforte" ma con trasformatori con nuclei big in Vacoperm 100). Il prezzo passerà dai 2950  a 3650 euro.  Questi Triple Gain nuovi, di fine serie, sono offerti a 2700 euro.





CARTA DI IDENTITA':

  • Nome: Triple gain
  • Tipo di nucleo: big--> 12,5 cm³
  • Materiale nucleo: Mumetall, laminazione 0,35mm
  • Avvolgimenti: primario e secondario in rame 4N
  • Guadagni offerti: tre: 1:12 ; 1:22 ; 1:34
  • Sistema di masse flottanti inseribili dall'interno con doppio deviatore
  • colore : nero blackstrat glossy metallizzato glitter
  • Prezzo nuovo: 2950 euro
  • Prezzo nuovo con sconto per fine serie: 2700








Flessibilità di utilizzo:


L'unità SUT "Triple Gain" nasce  come proposta ideale per coloro che necessitano di avere elevata flessibilità di utilizzo, ossia riuscire ad interfacciare correttamente testine molto diverse per guadagno ed impedenza interna. E' bene specificare che SOLO una testina alla volta deve essere collegata ai morsetti di ingresso scelti.

Nel "Triple Gain" i tre guadagni disponibili sono ottenuti ognuno con un primario dedicato del trasformatore, INDIVIDUALMENTE collegato a una boccola RCA. Questo viene fatto per evitare di montare commutatori meccanici  sul percorso del segnale, ma sopratutto perchè con la classica  commutazione serie /parallelo di due semiprimari si possono offrire solo  due guadagni. Con il "Triple Gain" volevo una versatilità totale, dunque  la scelta dei primari indipendenti è stata la scelta obbligata.



Lotta alle vibrazioni meccaniche ed ai disturbi elettromagnetici:



Per il SUT " Triple Gain" è stato progettato un bellissimo e funzionale box in ERGAL ricavato con lavorazione CNC con spessore di pareti da ben 12 mm.  La grande massa del box, in unione al fatto che i trasformatori sono confinati al suo interno, rende particolarmente immune questi ultimi ai problemi di ritorno di onde acustiche che possono indurre microfonicità. Alla stessa maniera, la grande massa del box aiuta a dissipare le vibrazioni comunque in parte raccolte dall'ambiente esterno.

L'immunità ai disturbi elettromagnetici esterni puo' essere conseguita in due modi:

  • Racchiudere gli elementi da proteggere all'interno di un materiale ad alta permebailità magnetica ( ferro dolce, o ancora meglio leghe ad alto tenore di Nichel, come Mumetall, Vacoperm , Supermalloy).
  • Schermature magnetiche possono essere raggiunte anche con materiali non ferromagnetici ( quali l'ERGAL del box del "Triple Gain") . Qui l'effetto schermante viene raggiunto "per correnti parassite di Facault".

Nella unità "Triple Gain" vengono sfruttati tutti e due i principi di schermatura sopra visti: infatti il box esterno in ERGAL 7075 di forte spessore fornisce, oltre alla già vista insensibilità alle vibrazioni meccaniche, una schermatura magnetica per correnti di Facault.  Inoltre i due trasformatori all'interno del box in ERGAL, sono a loro volta incapsulati  in due singoli contenitori in mumetall, materiale ad altissima permeabilità magnetica, che "obbliga" le eventuali residue linee di campo perturbanti a transitare nel perimetro da esso tracciato, lasciando percio' lo spazio interno, sede dei trasformatori, vergine da ogni disturbo.

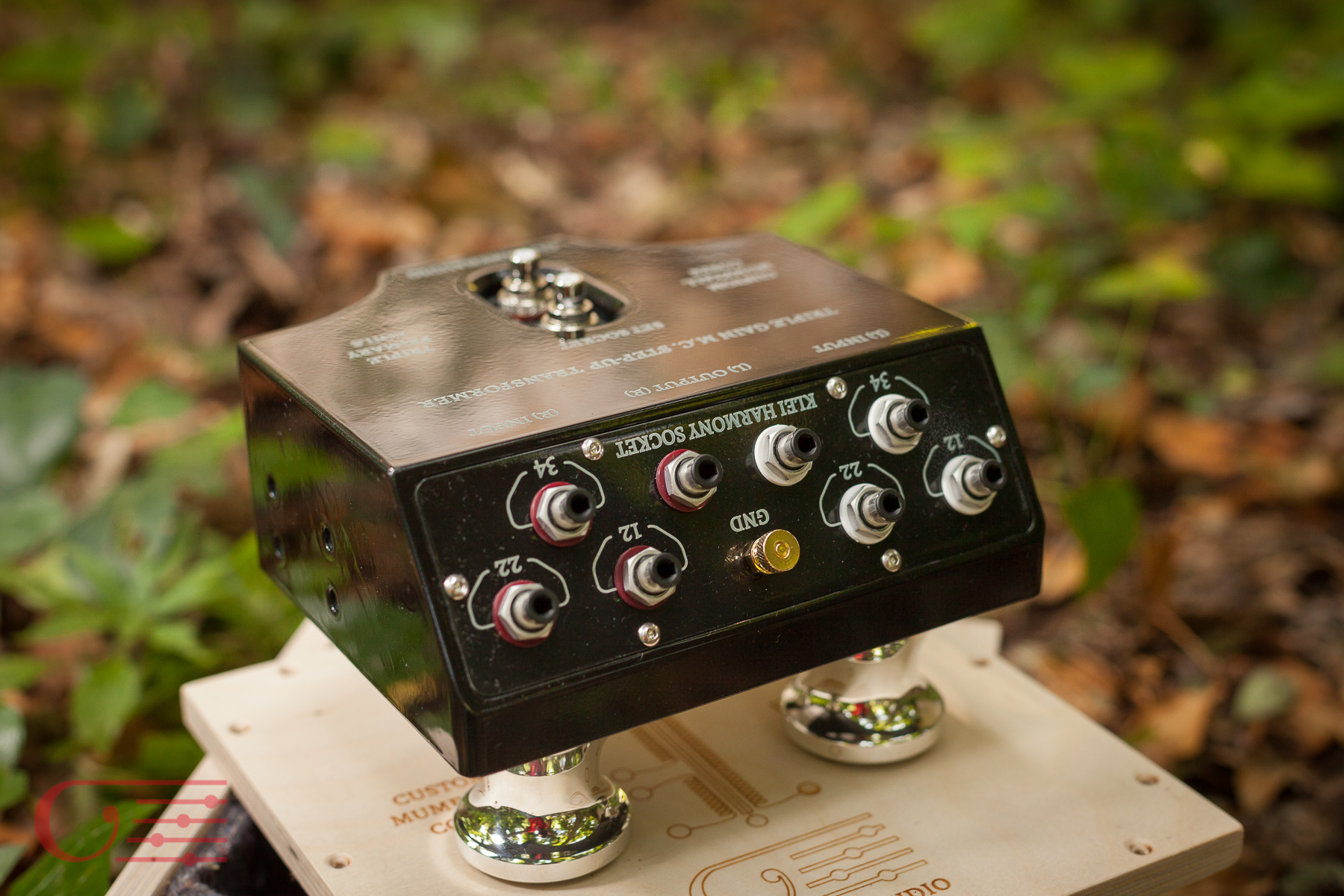

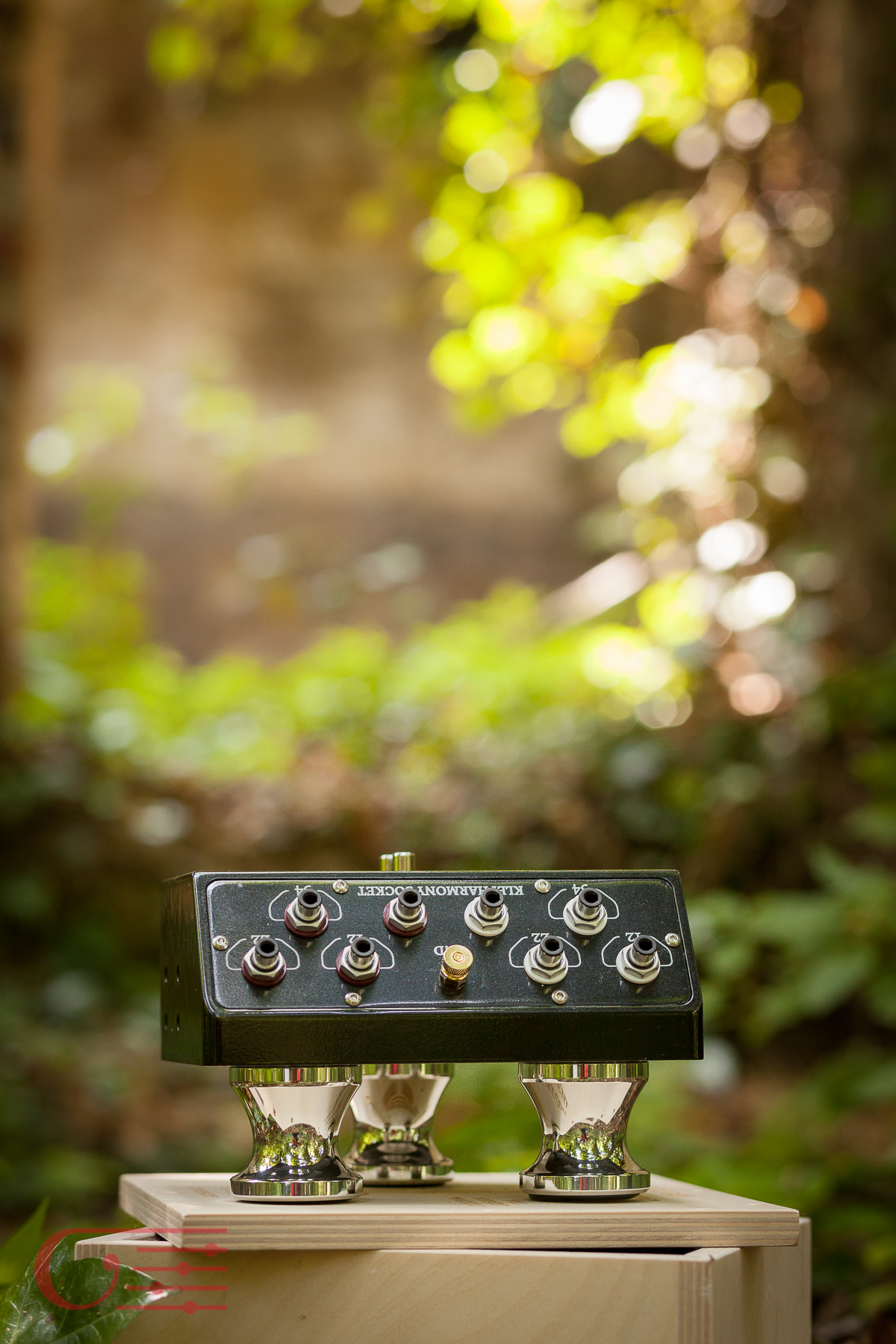

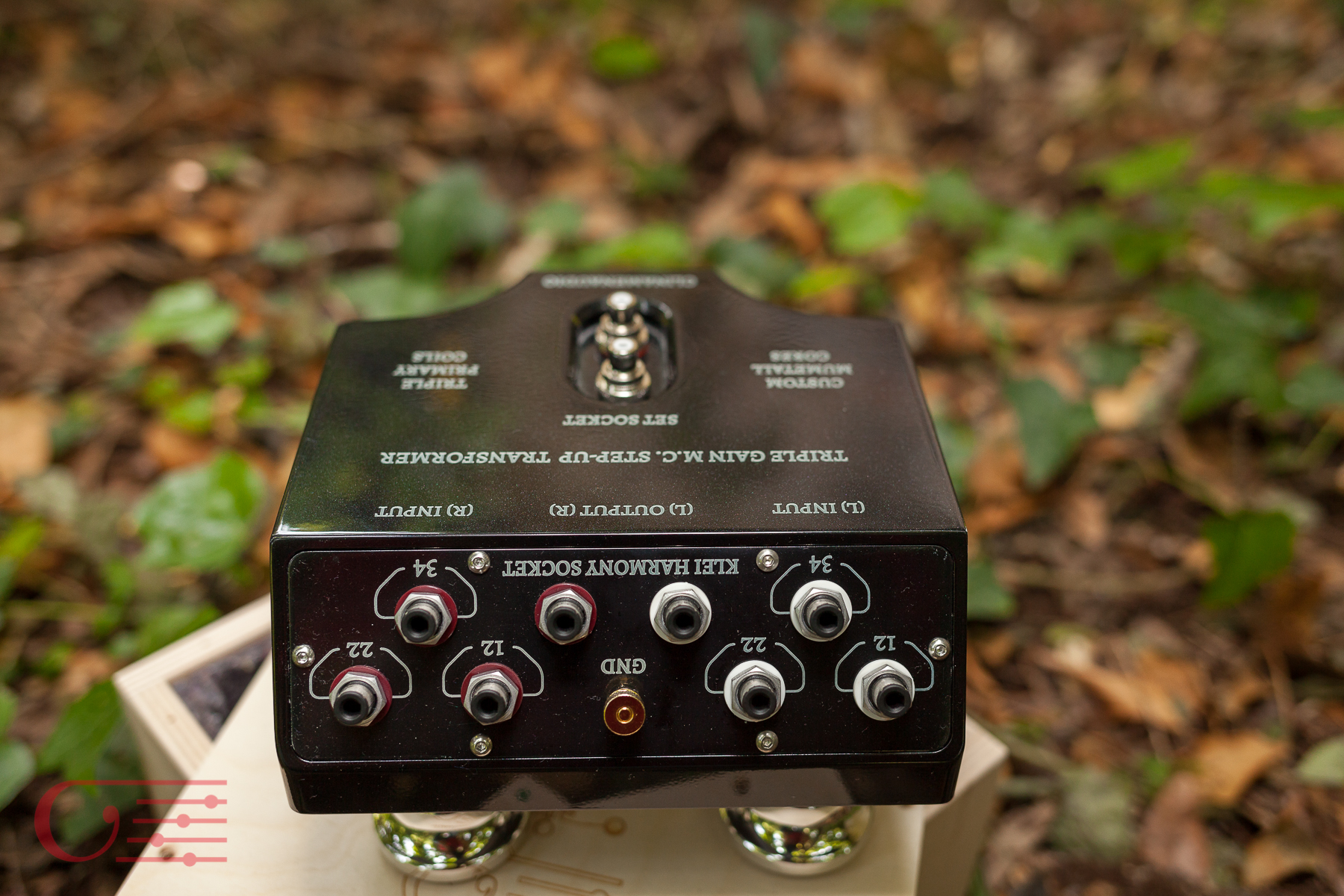

Parlando di "ergonomia" una interessante particolarità consiste nel pannello per le connessioni elettriche posteriore, che risulta inclinato per facilitare l'inserimento dei cavi . Le serigrafie ( ricavate con marchiatura laser) sono realizzate rovesciate di 180 gradi, al fine di rendere agevole la loro lettura guardando il SUT, dal frontale, cioè nella normale posizione di utilizzo, quando inseriamo i cavi.





Sul fondo dell'apparecchio è posta una targhetta che riporta chiaramente i valori di guadagno disponibili e le relative impedenze.




Ottimizzazione dell'interfacciamento elettrico:

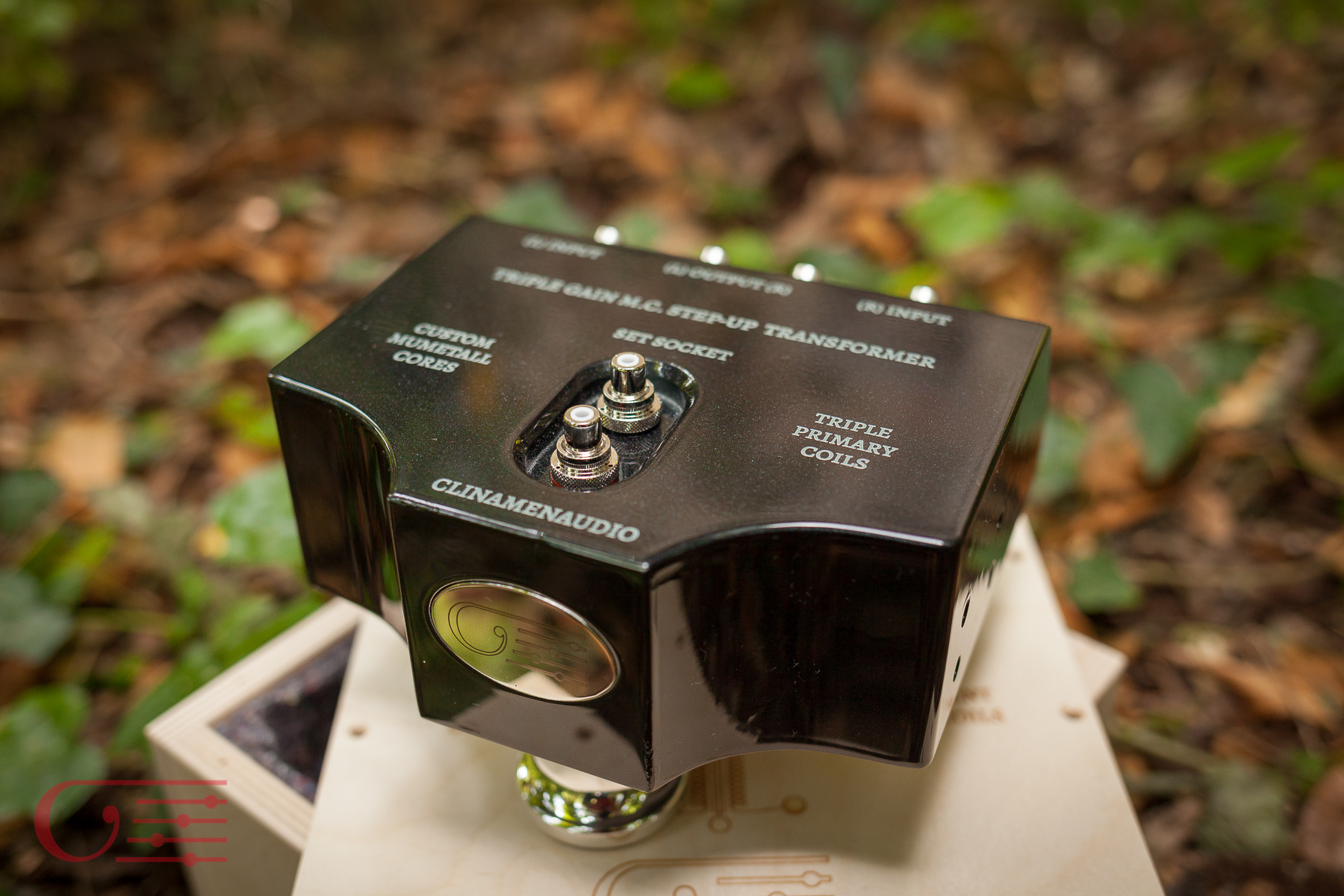

Nel SUT "Triple Gain" i connettori SET, posti in una bassofondo fresato sulla sommità del dispositivo, sono connessi in parallelo all'uscita del SUT ,  e quindi funzionano, non da carico per la testina, ma da “reti armonizzatrici” le quali ottimizzano l’interfacciamento elettrico dello step up in relazione alla catena audio nel quale esso si troverà a lavorare .

Queste reti sono calcolate per l'univoco  trittico  testina/ SUT/ pre phono nel quale il SUT lavorerà. Viceversa, il carico ottimale alla testina sarà fornito alla classica maniera, cioè attraverso l'impedenza di ingresso  del pre phono MM riflessa al primario del SUT, attraverso il quadrato del rapporto di trasformazione.

Il "peso" all'ascolto delle reti armonizzatrici è tanto maggiore tanto più si effettua un accoppiamento  non ottimale tra impedenza di ingresso della testina e rapporto di trasformazione scelto. Nel caso di accoppiamenti ragionati e ottimali, l'influenza delle suddette reti è abbastanza limitata, essendo il SUT intrinsecamente molto lineare. Proprio per questo motivo non le forniamo a corredo.


Sarà mia cura fornire al cliente tutte le informazioni necessarie per utlizzare al meglio il SUT " Triple Gain"  con le varie testine in suo possesso, nonchè consigliare se e quando è conveniente usare una rete armonizzatrice



 coppia di reti armonizzatrici da inserire negli appositi RCA contrassegnati dalla scritta "LOAD"



Flessibilità nella gestione delle masse:

Internamente al SUT triple Gain sono presenti due deviatori, uno per canale, che permettono di passare a due diversi layout di masse interne. L'utente, aprendo il fondo dell'apprecchio, puo' passare da una configurazione ad un altra.  Solitamente i SUT vengono cablati mettendo in comune i poli freddi di ingresso ed uscita di un canale ( e a volte addirittura questi vengono condotti alla terra , cioè al corpo metallico del SUT). Unire le masse, e addirittura queste alla terra, porta a istallazioni solitamente piu' semplici, meno inclini al fastidioso HUM. Potenzialmente le ritengo meno prestazionali dal punto di vista sonico. Non ho mai connesso la terra ai poli freddi dei due canali, ma adottato una soluzione che unisse i poli freddi di ingresso ed uscita dei singoli canali. A partire da Febbraio 2024 ho pensato di inserire questa soluzione con i doppi deviatori quadripolari, (di assoluta qualità) perche potenzialmente, tenendo tutte le masse flottanti, può essere preferibile. Se si hanno problemi di HUM con il layout del proprio impianto, si possono commutare i deviatori  nella posizione canonica che mette in comune i poli freddi di ingresso e uscita.

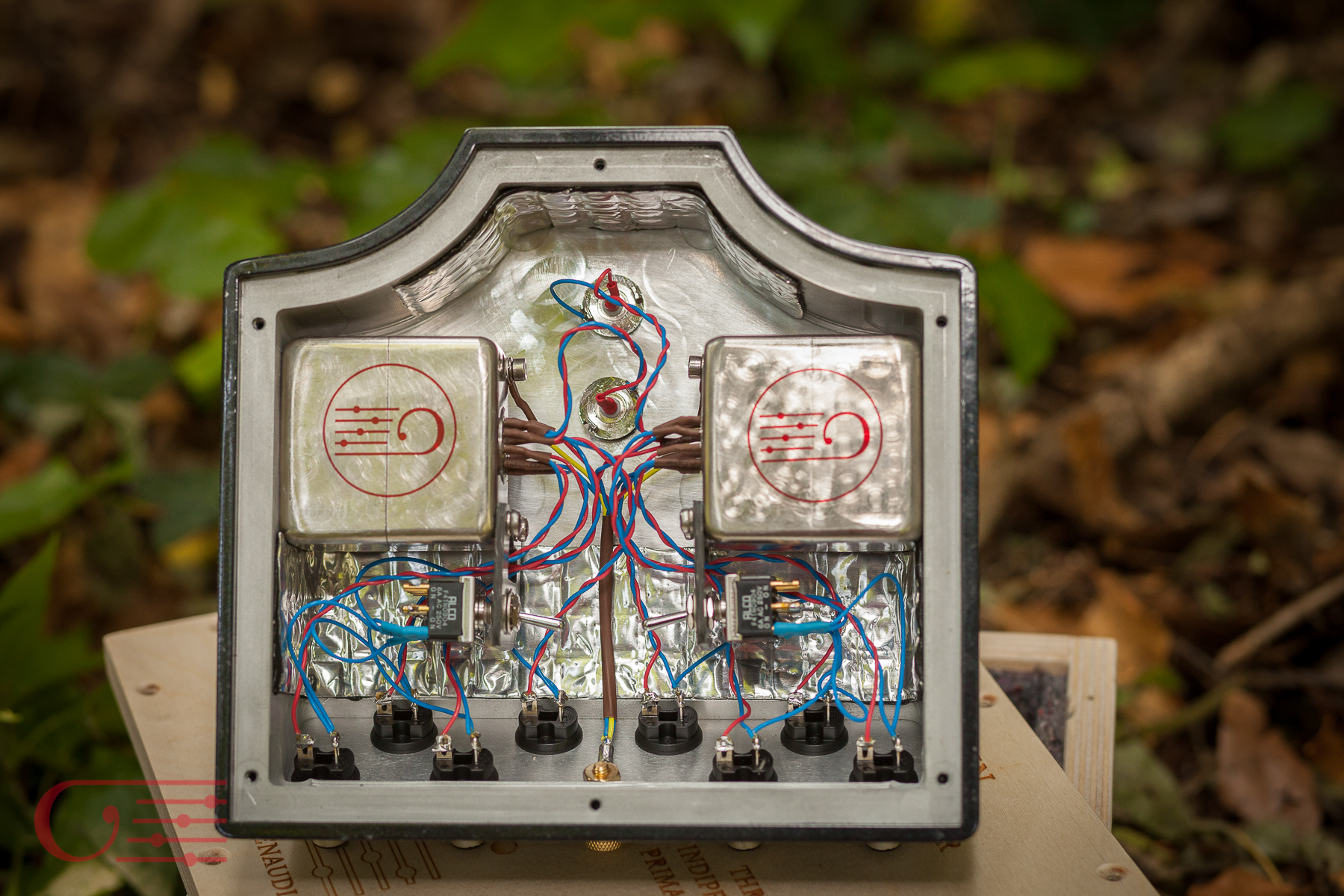

Nella foto seguente, si puo' ammirare, oltre all'imponente telaio CNC "pianoforte" ricavato dal pieno, anche i deviatori per la gestione dei layout delle masse






Qualità di ascolto offerta:


La qualità di ascolto finale è ottenuta come una logica  conseguenza di tutte le scelte sopra descritte. In primis viene conseguita grazie alla grande qualità dei trasformatori Clinamen , i quali sono descritti  con dovizia di particolari in questo link.
Oltre al già illustrato box CNC, la qualità finale percepita passa attraverso il minuzioso cablaggio elettrico, realizzato usando cavo  in rame argentato isolato teflon twistato e saldature ad opera d'arte eseguite con stagno CARDAS eutettico a 4 elementi in lega ( tra cui l'argento). I connettori RCA sono degli splendidi KLEI Harmony, che adottano la filosofia del contatto monodimensionale, e hanno una conduzione pari, anzi un pizzico superiore, a quella del rame. Da anni ho abbandonato connettori, anche blasonati, ma con contatti in bronzo e ottone.








Per finire, note di utilizzo:


Lo step up "Triple Gain" copre tutte le possibili necessità di QUALSIASI testina MC, offrendo una versatilità totale:

  • Il gain 1:12  ( 21,6 dB) è raccomandato per tutte le testine con impedenza interna tra i 15 e 50 ohm
  • Il gain 1:22 ( 26,8 dB) è raccomandato per tutte le testine con impedenza interna tra i 5 e 15 ohm
  • Il gain 1:34 (30,6 dB) è raccomandato per tutte le testine con impedenza interna tra i 2 e 4 ohm


Lo step up è cablato completamente in aria con cavo in rame argentato ricotto dopo la trafilatura ed isolato in teflon. Saldature con stagno CARDAS eutettico a 4 elementi in lega ( tra cui l'argento)


Si raccomanda di posizionarlo distante almeno 40  cm dagli altri apparecchi audio ( da evitare sopratutto la vicinanza con apparati con alimentatori switching e grandi trasformatori di alimentazione). In caso di posizionamenti critici  , che non rispettino le sopradette regole, provare a ruotare di diversi angoli il posizionamento per la minimizzazione del rumore captato

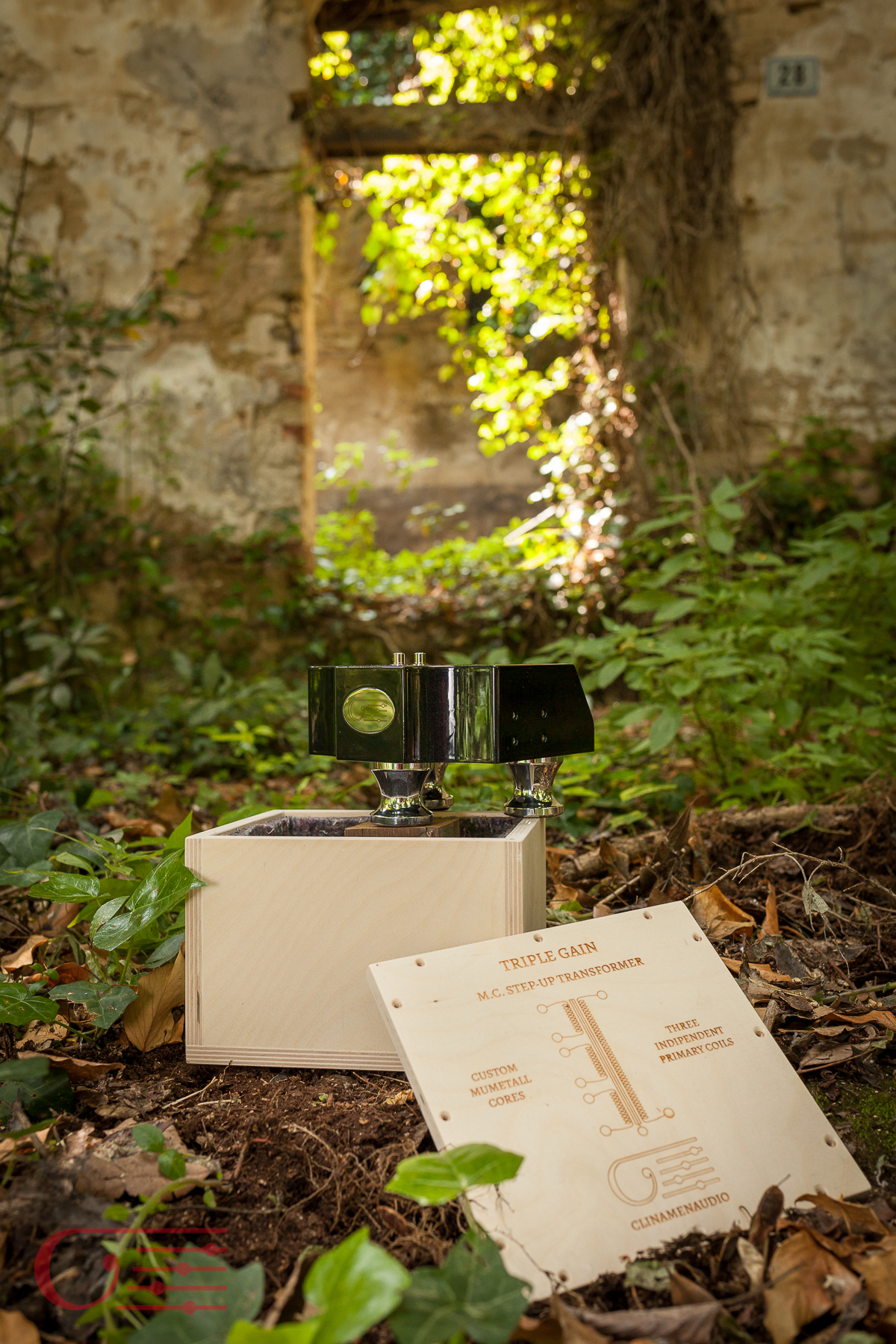

Il SUT è consegnato in elegante scatola in multistrato di betulla da 12 mm con serigirafie laser.






DATI TECNICI


  • Gain: 1:12 ; 1:22 ; 1:34
  • Impedenza elettrica primaria: 25 Ω (gain 1:12) .  7Ω ( gain 1:22) . 3 Ω ( gain 1:34)
  • Impedenza elettrica secondaria: 3600 Ω
  • Connettori RCA KLEI HARMONY ( Classic) ad alta conducibilità e geometria del contatto ottimizzato
  • Costruzione dei trasformatori bilanciata , nuclei UI grandi (12,5 cm cubi) in Mumetall U+I   Clinamen
  • Costruzione completamente dual mono
  • Layout delle masse personalizzabile , internamente tramite dei deviatori, uno per canale
  • Telaio in massello di Ergal da 12 mm di spessore ricavato dal pieno
  • Colore telaio nero "Blackstrat" ( metallizzato & glitterato)
  • Piedini Clinamen in Anticorodal lucidati a specchio
  • Saldature con stagno CARDAS eutettico a 4 elementi in lega ( tra cui l'argento)
  • dimensioni: Larghezza 170 mm; profondità 160 mm; altezza 115 mm
  • Peso netto: 2,4 Kg



PREZZI  E ACCESSORI



  • Il prezzo dell'unità è di 2950 euro piu spese di spedizione.  Questa versione nuova di fine serie è offerta a 2700 euro
  • Due unità disponibili
  • Coppia reti armonizzatrici tarate individualmente per trittico testina/ SUT/ phono MM : 120 euro la coppia
