"SARASVATI" 2A3 SE



Pezzi realizzati :2  Il SN1 è stato oggetto di upgrade layout e componentistica, nonchè  revisione, nel Novembre 2023







Etimologia nome



Sarasvatī è venerata come dea della conoscenza e delle arti, come letteratura, musica, pittura e poesia, ma anche della verità, del perdono, delle guarigioni e delle nascite







Sarasvati è un amplificatore stereo con triodo di uscita 2 A 3 MESH EMISSION LABS, accoppiamento induttivo, unico stadio di guadagno/driver realizzato con triodo ad alta transconduttanza e trasformatore di ingresso Clinamen traslatore/isolatore. Sono usate tutte le tecniche Clinamen ispirate alla via naturale del suono, e cioè metodi progettuali il più semplici possibili, che sfruttano la linearità intrinseca dei componenti attivi , magnificati da elementi magnetici di assoluta classe. Citiamo ad esempio la tecnologia "Electrolytic Less", il bias fisso, i triodi a placca con rete metallica (mesh)

Siamo riusciti ad ottenere cosi in amplificatore integrato dalla grande musicalità, che onora il nome che porta, dal grande gusto estetico e da un ingombro tutto sommato contenuto.

Ma analizziamo la topologia circuitale nel dettaglio.

Lo schema si sviluppa su un circuito tutto single ended, 0 feedback, con polarizzazione degli stadi tutte con bias fisso. Come abitudine Clinamen gli stadi attivi sono il minimo indispensabile per raggiungere il risultato, dunquei un solo stadio driver costruito attorno ad una EC8010, triodo ad alta transconduttanza con placca unidirezionale .

L’alimentazione  ad essa fornita è stabilizzata mediante valvola a gas, quindi senza nessun sistema a retroazione. Il carico anodico della EC8010 è costituito da una bobina Custom Clinamen in Permalloy nucleo ultralarge realizzata con geometria completamente simmetrica per essere esente da captazione di rumori indotti.

Sui vantaggi del carico anodico induttivo , rispetto al resistivo, è già stato detto molto e non è questa la sede più adatta per riprendere il discorso, mi limiterò a ricordare che esso consente, a livello elettrico, di spingere il triodo finale in classe A2, quindi avere un trasferimento di potenza maggiore, avere un recupero istantaneo dai sovraccarichi, e sfruttare al massimo la transconduttanza della valvola; sul suono ciò si traduce in maggiore micro e macrodinamica, minore colorazione e un senso di realismo molto maggiore, specie quando le bobine sono costruite con materiali di pregio ad alta permeabilità come queste Custom Clinamen.

In ingresso troviamo un trasformatore in Superpermalloy anche questo con nucleo ultralarge e costruzione simmetrica. Esso è schermato in un contenitore in mumetal per la massima silenziosità.

Il guadagno in tensione offerto dal trasformatore di ingresso permette di avere una buona sensibilità dell’apparecchio, che si attesta in 400mV per la potenza massima.



Parlando di alimentatore, possiamo dire che la sinusoide di rete a 50 Hz, viene convertita in un dente di sega a 100 Hz tramite un diodo a riscaldamento diretto 5U4G. Il livellamento del dente di sega avviene con un DOPPIO filtro induttivo, implementato con SOLI condensatori in polipropilene ( Electrloytic less). La qualità di un alimentatore siffatto è determinante nel raggiungere le prestazioni di cui Sarasvati è capace.

Incredibilmente basso il rumore ottenuto in uscita, inferiore a 0,6 mV RMS, frutto di un evoluto layout delle masse.

La filatura è tutto in aria con rame argentato e isolamento in teflon e le saldature sono effettuate con stagno WBT al 4% Ag.

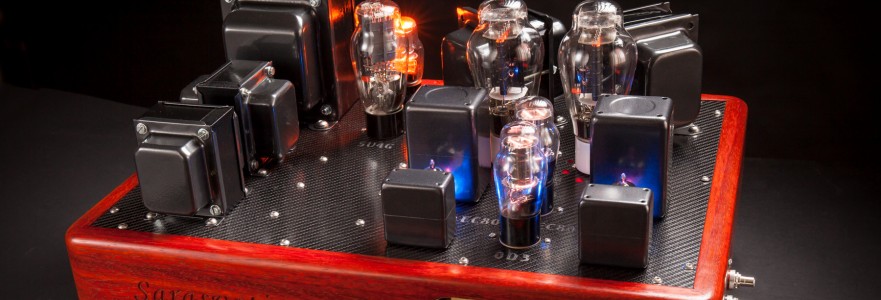

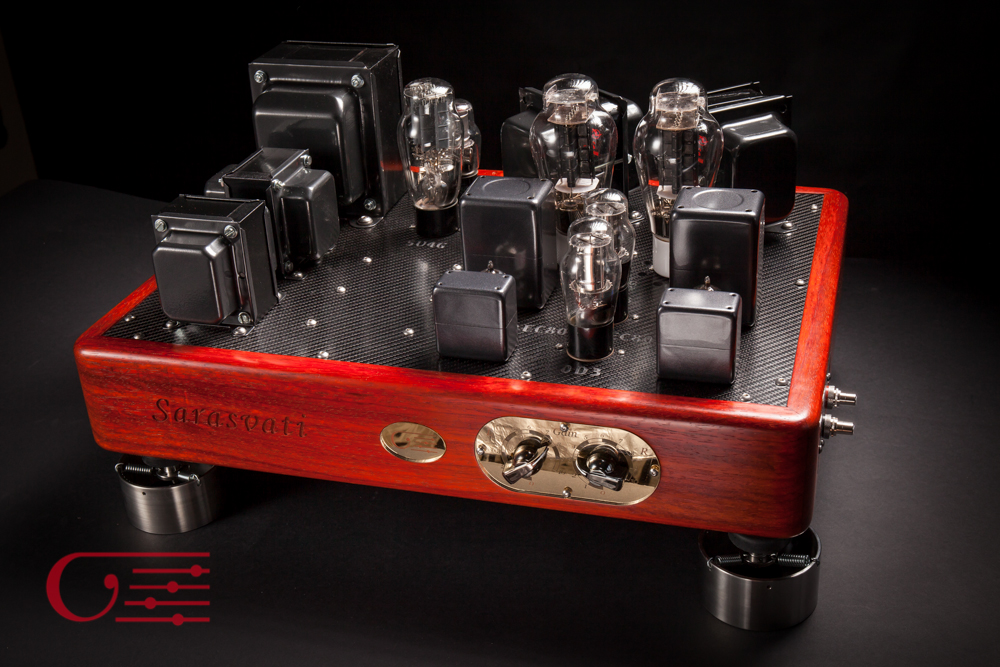

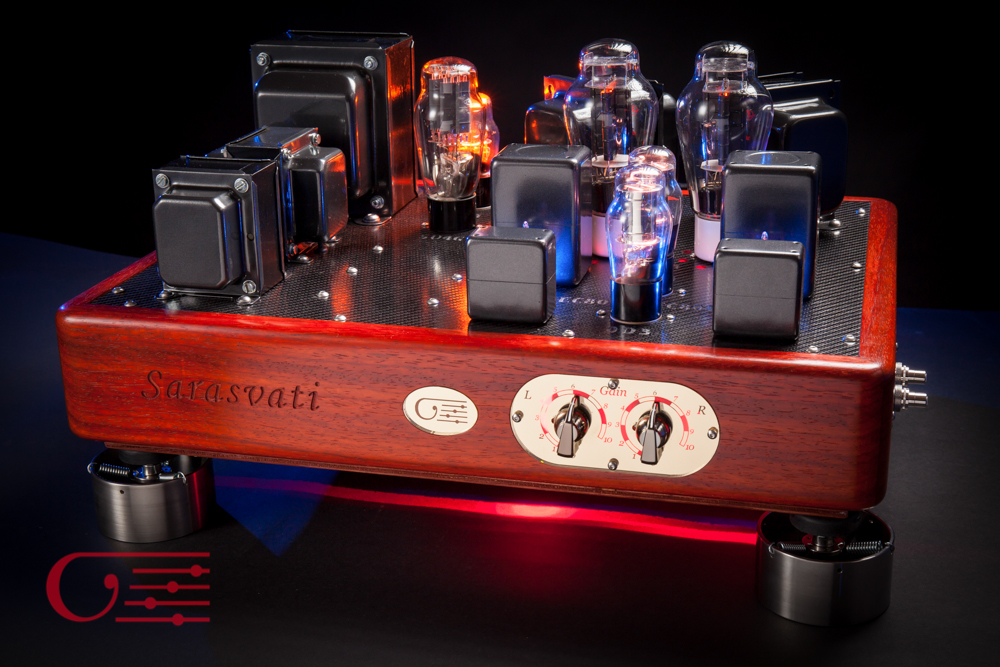

Il telaio è costituito da una cornice in legno di padouck da 30 mm con lavorazioni CNC per inserire i contropannelli  in fibra di carbonio che supportano RCA e vaschetta di rete. La piastra superiore è in  fibra di carbonio da 3 mm, che da garanzie di resistenza, bellezza e ottimo suono. Tutte le lavorazioni di foratura sono eseguite con la nostra macchina a controllo numerico. Il telaio viene accuratamente impregnato con gommalacca naturale per nutrire il legno e far risaltare le sue venature naturali. Successivamente il trattamento di finitura viene effettuato con cera naturale.



Sarasvati , riesce a pilotare con grande dinamica ed emozione diffusori dalla sensibilità di almeno  90 dB/w/m. Particolarmente riuscito risulta l'accoppiata Sarasvati con tutti i diffusori Clinamen

Un esperienza di ascolto da provare… lungo la via naturale del Suono.











Scheda Tecnica

• Amplificatore monotriodo integrato con triodo finale 2 A 3 .
• 0 feedback ( ne totale ne locale) , stadio driver realizzato con triodo ad alta transconduttanza
• 2 coppie di ingressi RCA stereo commutabili da deviatore

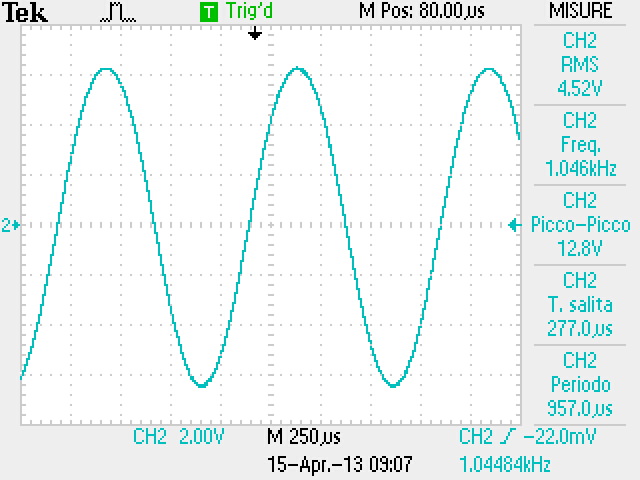

• Potenza di uscita 3 watt RMS in classe A1 e 5 watt RMS in classe A2

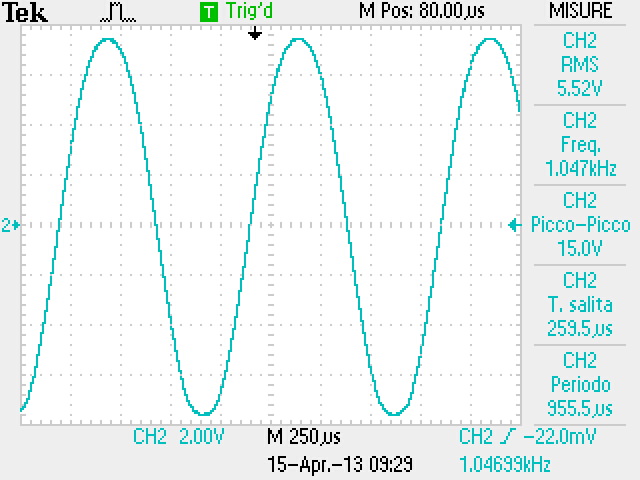

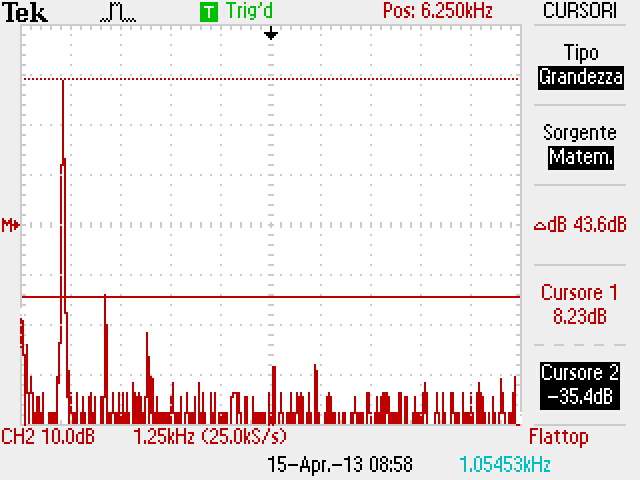

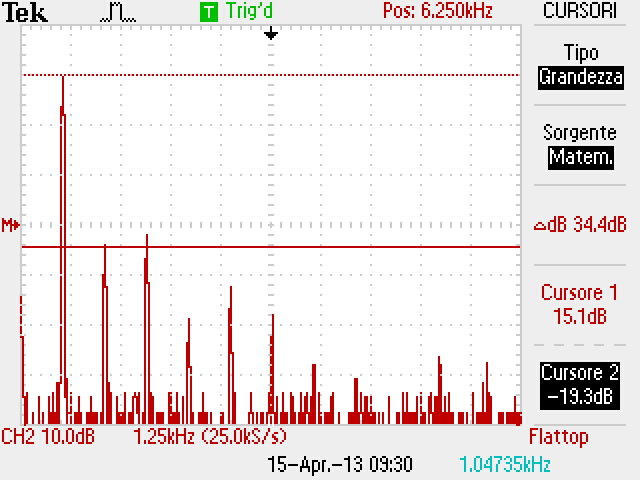

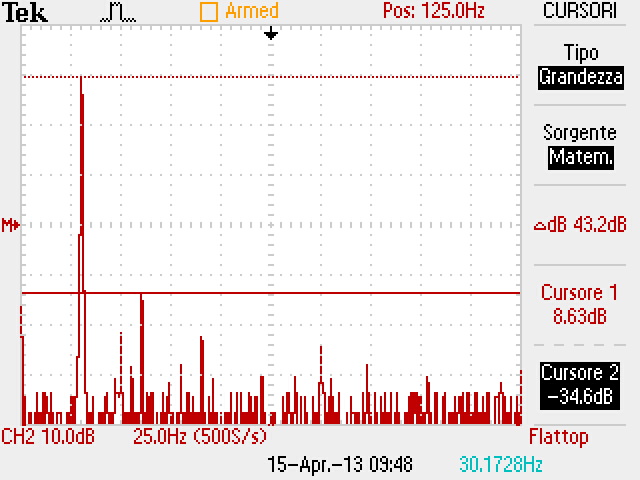

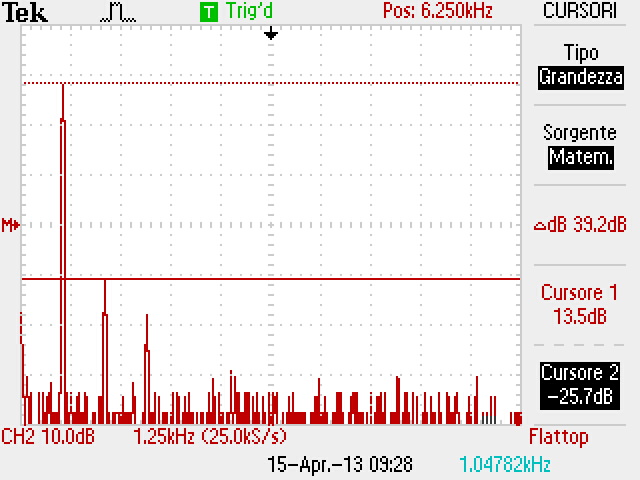

• Distorsione THD% : ad 1 watt 0,7% . A 3 Watt 1,2% . A 4,5 Watt 3,4%

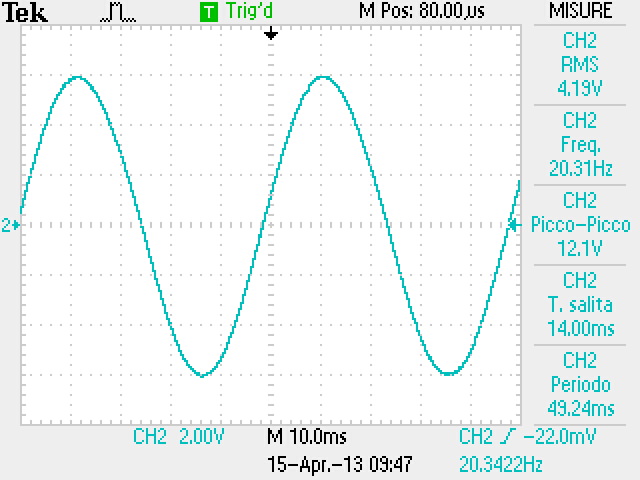

• Banda passante a -1 dB : 12 Hz à 50 Khz
• Sensibilità di ingresso: 400mV RMS per potenza di 3 watt e 520 mV RMS per potenza di 4,5 watt
• Rumore in uscita residuo: minore di 0,6 mV RMS, sia con RCA di ingresso cortocircuitati che aperti
• Consumo di  energia elettrica= 110 Watt
• Fusibile : 800 mA ritardato

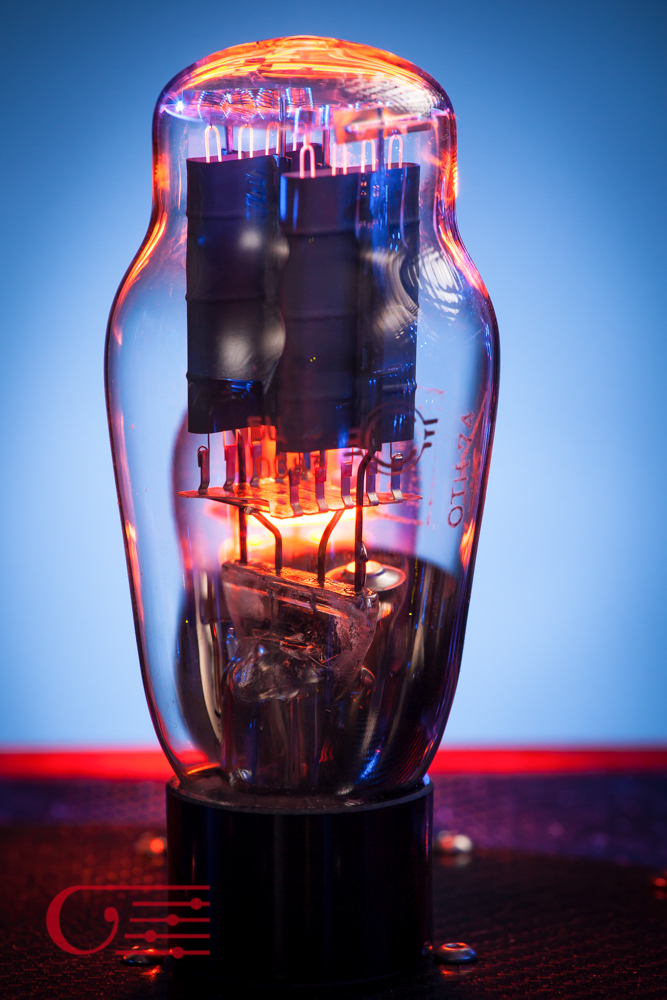

• Valvole impiegate: 2 x 2 A 3-S Emission LABS ; 2 x EC8010 NOS ; 2 x 0D3 NOS; 1 x 0A3 NOS; 1 x 5U4G (russa)
• Disponibile e consigliata, con supplemento 5u4G mesh Emission labs
• Topologia circuitale : 2 stadi attivi single ended 0 feedback. Trasformatori di ingresso Custom Clinamenaudio in Mumetall. Triodo driver ad alta transconduttanza accoppiato alla finale in maniera induttiva con bobina Custom Clinamen in Mumetall
• Trasformatori di segnale a costruzione simmetrica schermati magneticamente in mumetal
• Bias fisso stabilizzato regolabile con circuito proprietario Clinamen sullo stadio finale e bias fisso anche sugli stadi driver
• Stabilizzazione "naturale" della tensione di alimentazione degli stadi driver con valvole a gas
• Alimentazione con diodo a vuoto e doppio stadio di filtraggio induttivo.
• Power Supply “Electrolytic Less”, per la massima velocità e minima colorazione timbrica
• Telaio perimetrale in legno massello nobile,   piastra superiore in fibra di carbonio da 3mm di spessore
• Telaio lucidato a cera
• Prezzo 6470 euro con triodi di uscita 2A3 Helectro Harmonix ( prezzo riferito al 2015 , data di costruzione dell'esemplare SN2)
• Accessori: Piastra inferiore di chiusura in ardesia, con funzione di smorzamento di vibrazioni,  con fregi (chiavi di violino). Prezzo 280 euro
