Crossover Altec 414A - 802D









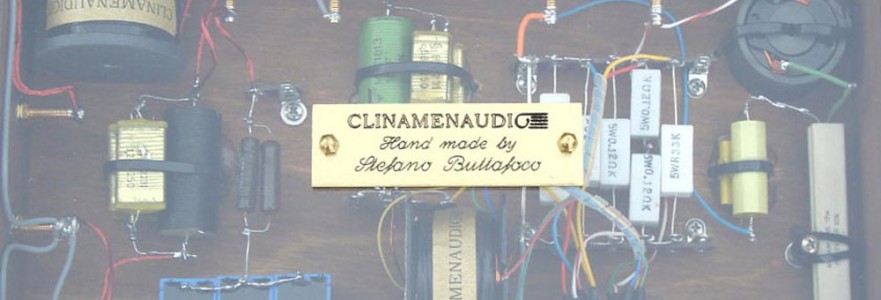

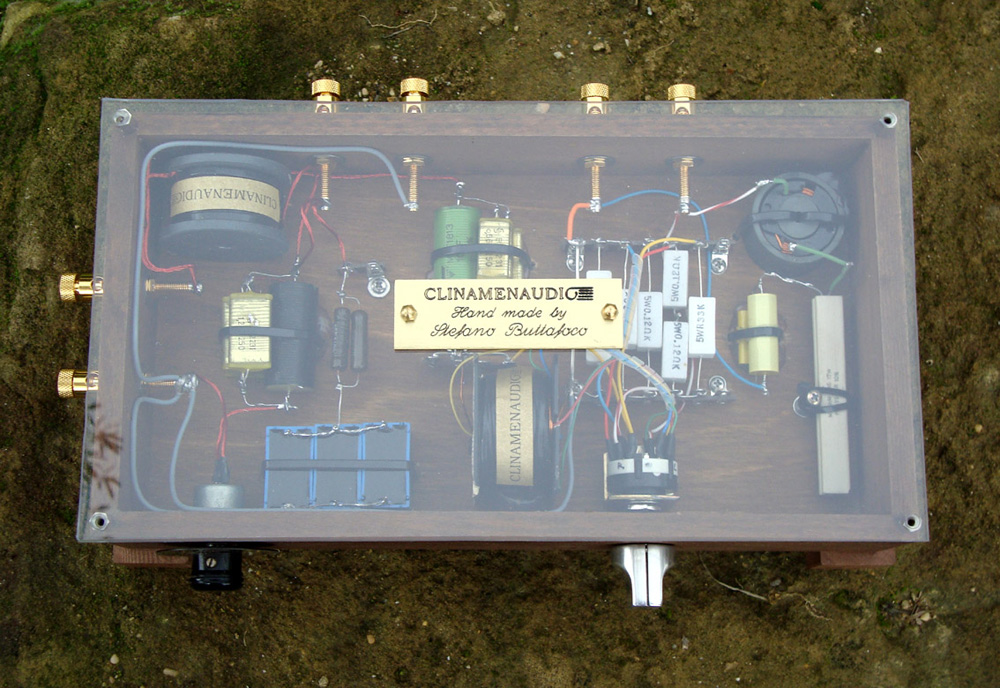

Il sistema di crossover in questione è stato elaborato come unità esterna di elevatissima qualità per il seguente sistema di altoparlanti:

  • Woofer ALTEC 414-A
  • Driver a compressione ALTEC 802-8D+ Altec 811B horn

Entrambi i componenti hanno fatto la storia della vera Alta Fedeltà, ed hanno un magnete in AlNiCo.

Tutta la progettazione è avvenuta con l’ausilio della  scheda CLIO, con la quale ho misurato i parametri di Thiele & Small, necessari per accordare il mobile del woofer,   misurato tutti i dati relativamente al modulo e fase delle impedenze e tarato alla perfezione le varie reti compensatrici.







Passa Basso




Il Passa basso è un 12db/oct, con rete di Zobel per compensare la risalita induttiva del modulo dell’impedenza. La particolarità di questo passa basso è che possibile variare la sua pendenza di attenuazione, in maniera continua, da 6 a 12 db/oct. Questo mi permette di avere una rotazione di fase selezionabile a piacimento e rendere l’integrazione con la via alta la più facile possibile.

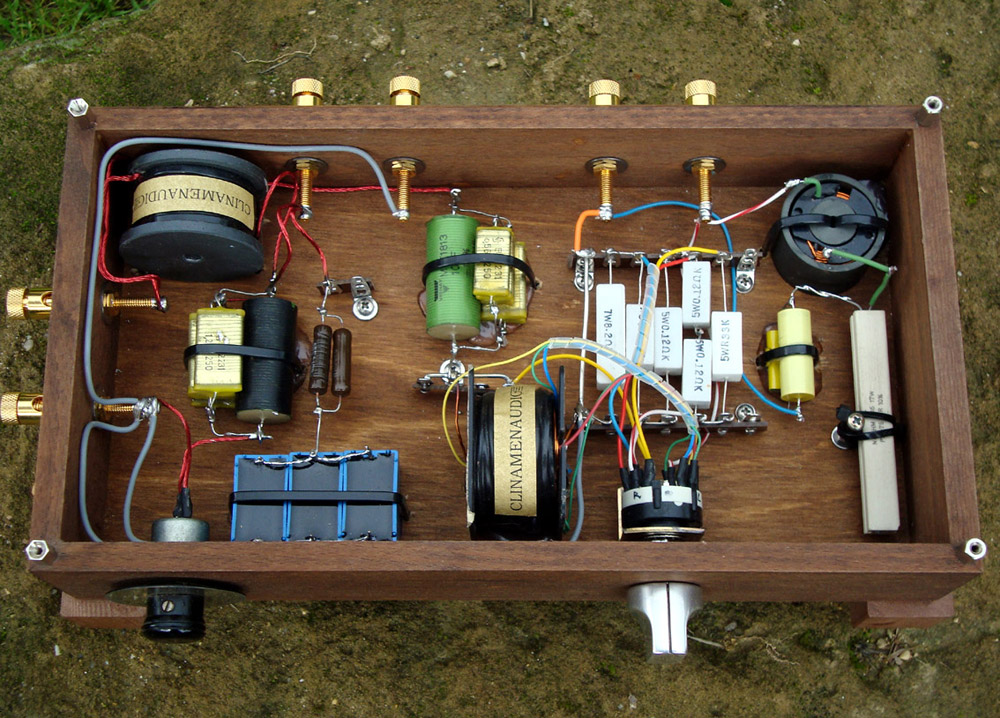

Per limitare al massimo le perdite resistive della bobina del passa basso ( il suo valore in realizzazioni non particolarmente attente, è dello stesso ordine della Rdc del woofer…. immaginate che spreco di potenza)  ho costruito una bobina di altissima qualità utilizzando un nucleo ad alta permeabilità magnetica ed avvolto su di esso un cavo heptalitz costituito da sette conduttori singolarmente smaltati ed intrecciati.



Passa Alto



Il passa alto è anche esso un 12 dB/oct. Infatti per i driver a compressione è meglio non scendere mai sotto questo livello di pendenza, soprattutto quando vengono tagliati molto in basso, come in questo caso. Per compensare la risonanza della membrana, alla quale il modulo dell’impedenza schizza letteralmente, ho piazzato un notch filter (Rete RLC serie) finemente tarato alla frequenza stessa. Qui la scheda CLIO è di importanza capitale, in quanto le formule disponibili per tarare i notch filter fanno riferimento ai parametri di Thiele e Small e mai  questi sono identici da un altoparlante ad un altro…ne consegue che la cella che calcoliamo appoggiandoci alle formule è sempre in  misura più o meno elevata starata sia come frequenza di intervento sia come quantità dell’effetto smorzante introdotto (fattore di merito). Nel paragrafo relativo alle misure invece potete osservare come la mia cella sia perfettamente centrata alla risonanza della membrana e schianta completamente il picco di impedenza. Questo intervento cosi mirato è attuabile solo con una scheda di misura.

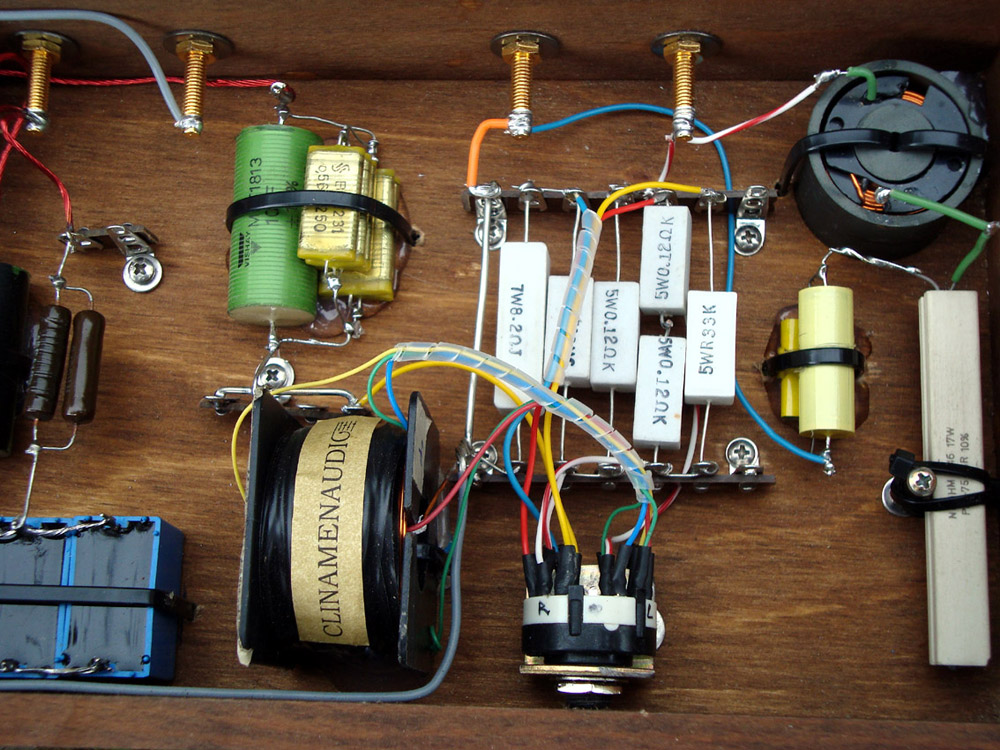

La particolarità di tale crossover è la modalità con la quale viene implementata l’attenuazione del driver a compressione. E’ infatti cosa risaputa che i classici attenuatori resistivi introducano forti compressioni dinamiche. Per cui ho implementato un attenuatore di tipo induttivo, i quali per mia esperienza, sono usati solo da Tannoy e da Audio Tekne. Ho quindi realizzato un autotrasformatore con 5 prese , distanziate di 2 dB l’una dall’altra. Esse possono essere commutate per stabilire l’attenuazione più consona alle proprie abitudini di ascolto o in base alla caratteristica di assorbenza dell’ambiente di ascolto. Molto importante è però prevedere una seconda rete commutatrice che contemporaneamente alla commutazione delle prese sull’autotrasformatore, commuti una rete resistiva che faccia si, che ad ogni livello di attenuazione inserita, il crossover veda sempre la stessa impedenza. Altrimenti si avrebbe uno shift della frequenza di crossover in funzione della attenuazione selezionata.











Scheda tecnica riassuntiva



Passa basso



  • woofer Altec 414 A
  • Passa basso con pendenza regolabile in maniera continua tra 6 e 12 dB/oct.
  • Frequenza di intervento 1 KHz.
  • Rete di Zobel per la compensazione della risalita induttiva del modulo dell’impedenza.
  • Bobina CLINAMENAUDIO realizzata su nucleo ad alta permeabilità e conduttore in filo heptalitz costituito da un anima di sette singoli conduttori smaltati.



 Passa Alto



  • Driver Altec 802-8D
  • Filtro passa alto con pendenza di 12 dB/oct
  • Frequenza di intervento 1 KHz.
  • Notch filter sulla frequenza di risonanza del sistema driver + tromba.
  • Attenuazione induttiva del livello di emissione del driver, realizzato con bobina CLINAMEN con 5 prese distanziate da 2dB.



MISURE

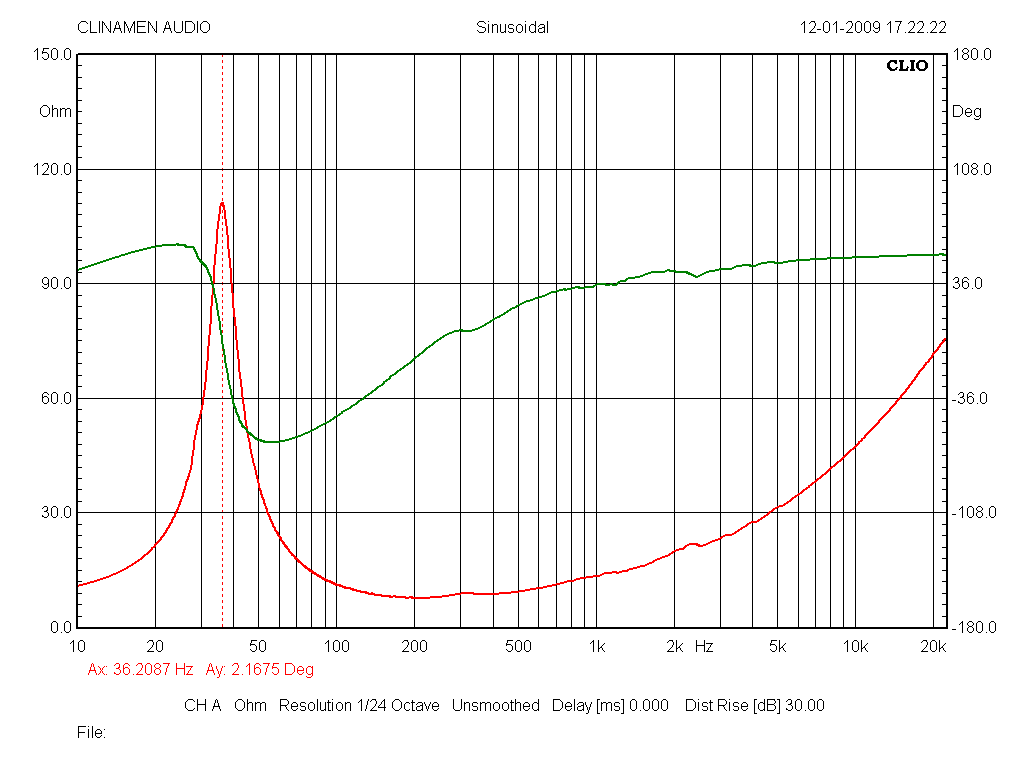

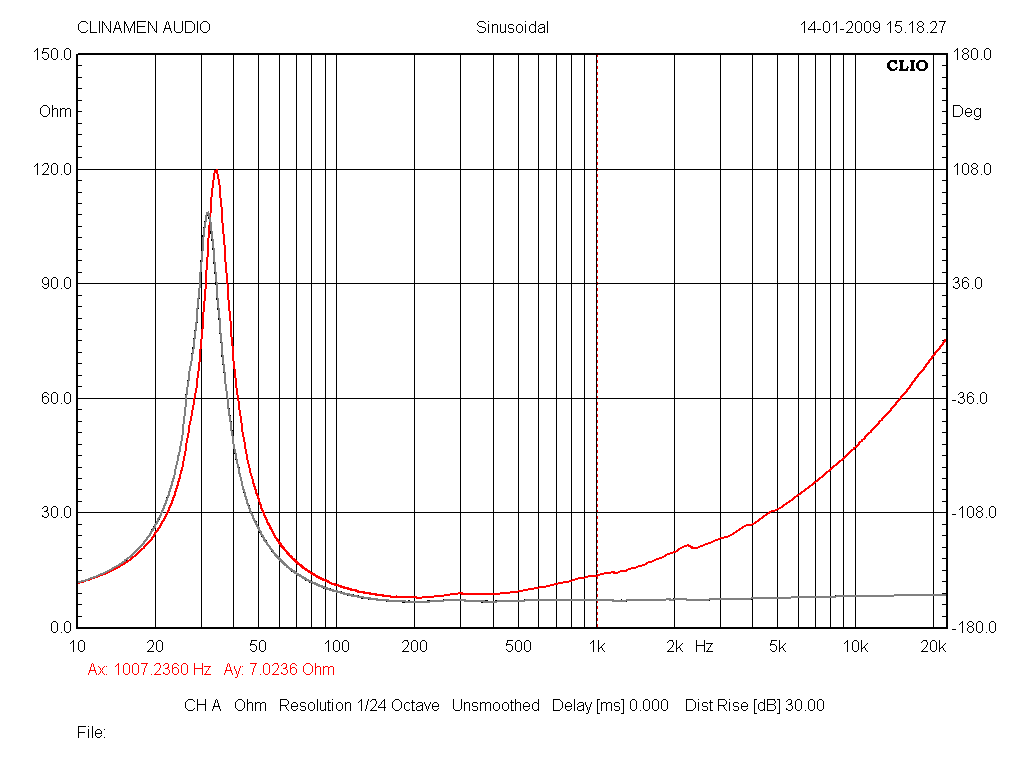

Modulo impedenza woofer con e senza Zobel Modulo e fase impedenza woofer

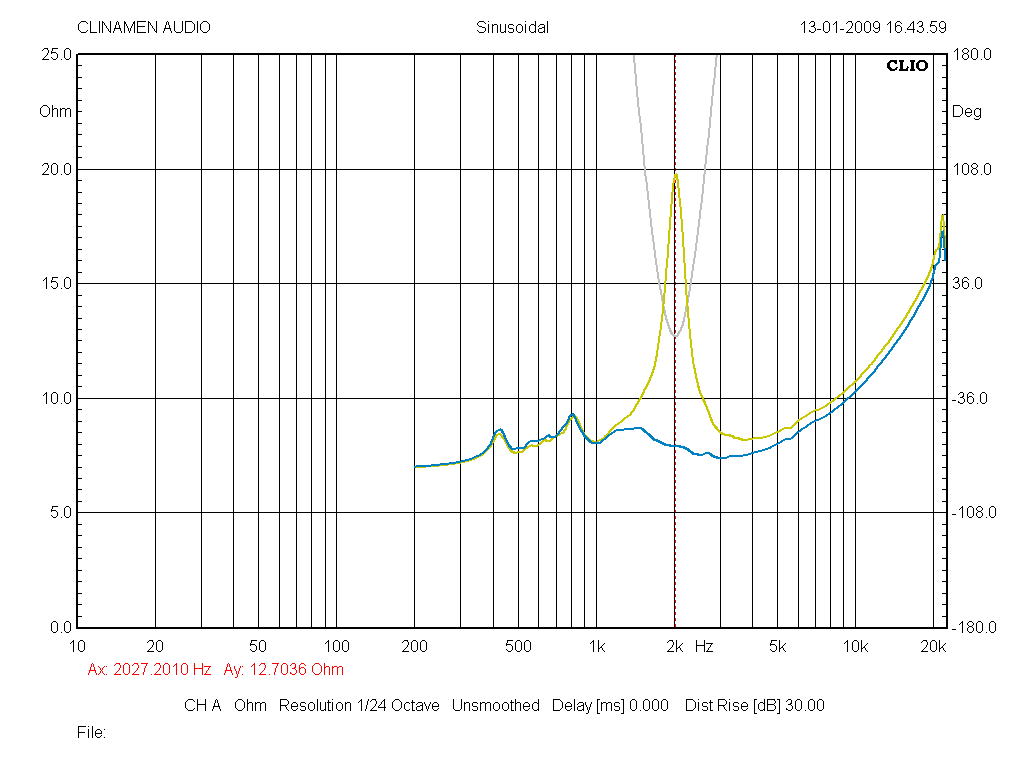

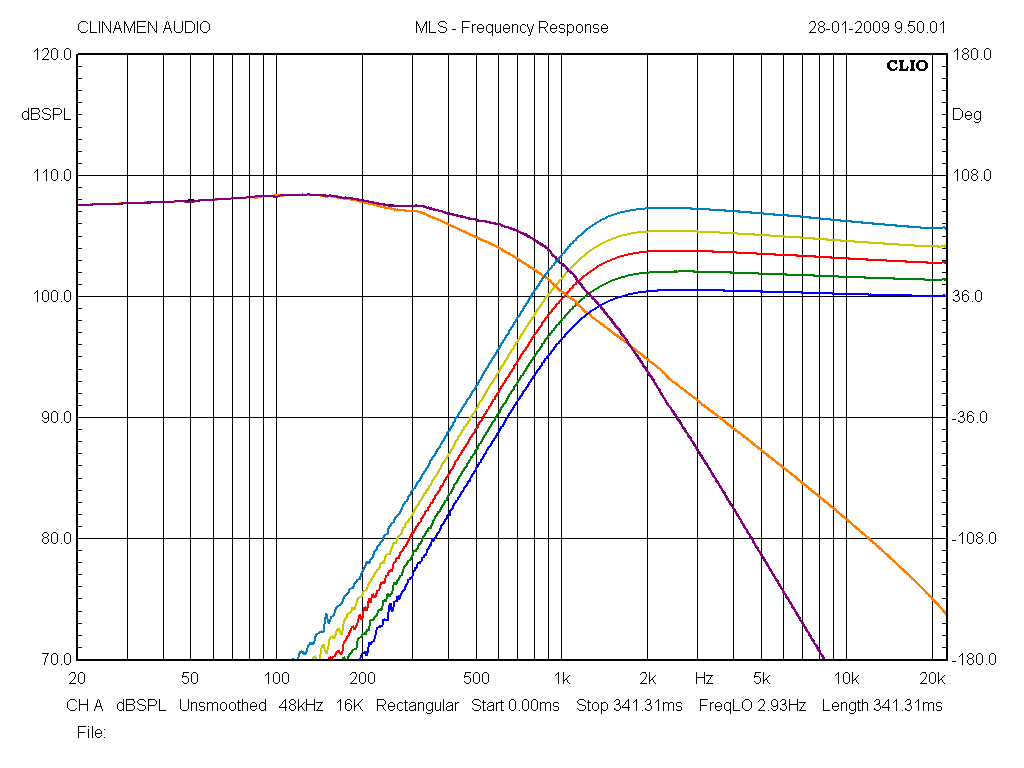

modulo impedenza driver in tromba con e senza notch flter  Risposta elettrica crossover terminato sugli altoparlanti
