Scheda Tecnica

Altoparlanti:

• Altec 414-8B
• Altec 802-8D

Passa basso:

• Passa basso con pendenza regolabile in maniera continua tra 6 e 12 dB/oct.
• Frequenza di intervento 1 KHz.
• Rete di Zobel per la compensazione della risalita induttiva del modulo dell'impedenza.
• Bobina CLINAMENAUDIO realizzata su nucleo ad alta permeabilità e conduttore in filo heptalitz costituito da un anima di sette singoli conduttori smaltati.

Passa Alto:

• Filtro passa alto con pendenza di 12 dB/oct.
• Frequenza di intervento 1 KHz.
• Notch filter sulla frequenza di risonanza del sistema driver + tromba.
• Attenuazione induttiva del livello di emissione del driver, realizzato con bobina CLINAMEN con 5 prese distanziate da 2dB.

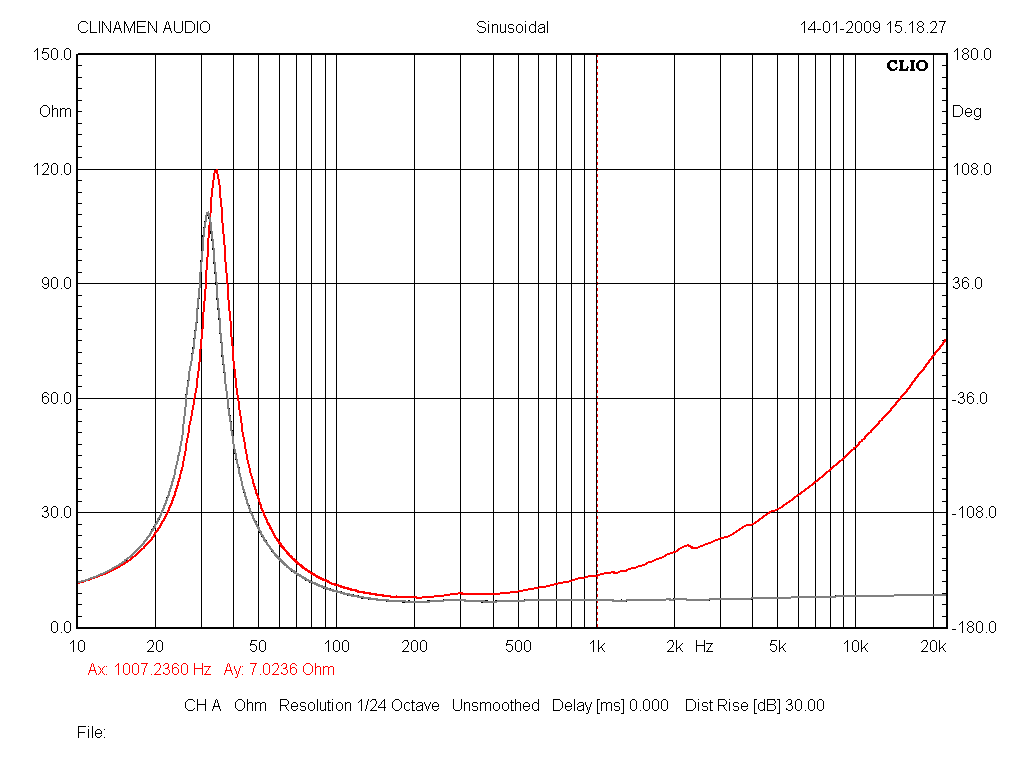

Intervento della rete di ZOBEL sul modulo dell'impedenza del woofer:







Rosso: Modulo impedenza Altec 414 A in aria libera Grigio: come sopra, ma con rete di Zobel perfettamente tarata ed inserita







Intervento del notch filter sul modulo dell'impedenza del driver:






Grigio: intervento del notch filter alla Fs del sistema tromba+driver Giallo:Modulo dell'impedenza del driver senza notch filter Celeste: modulo impedenza del driver con notch filter connesso

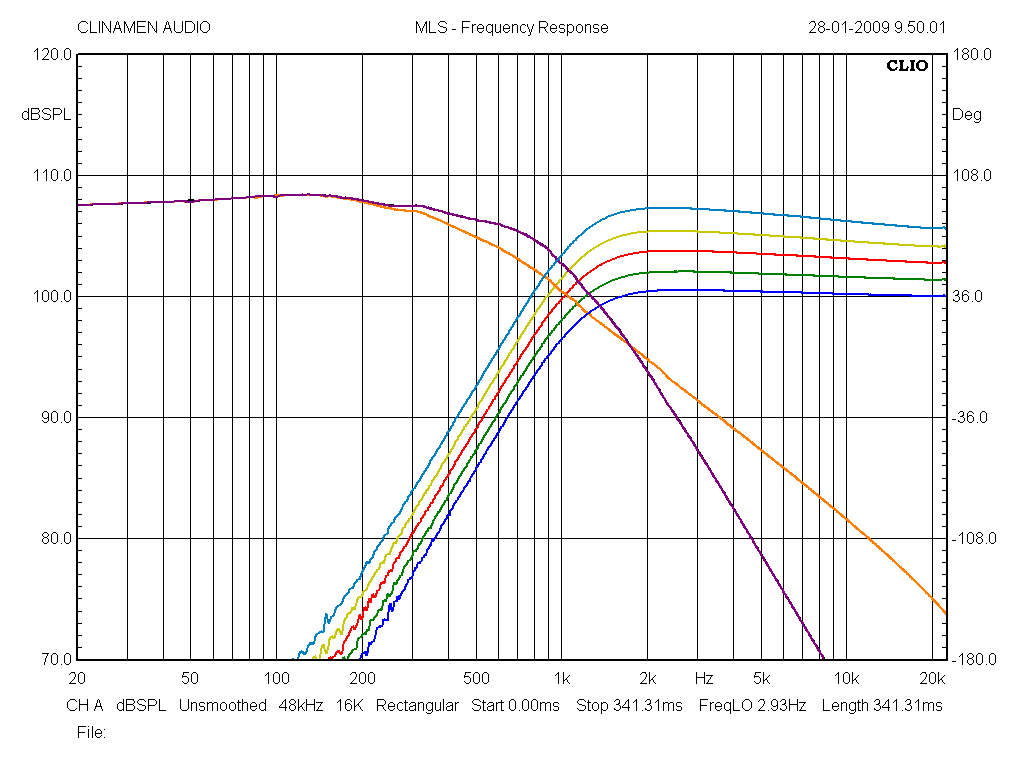

Risposta elettrica del crossover terminato sugli altoparlanti:






Risposta elettrica del crossover terminato sugli altoparlanti: si vede come il passa basso abbia la pendenza regolabile tra 6 e 12 dB/oct. Nella via alta sono mostrate tutte le attenuazioni fornite dalle prese disponibili sulla bobina CLINAMEN.
